　　【常德一德舒适家】| 东方星城明装暖气经典施工案例

一德舒适家 | 东方星城

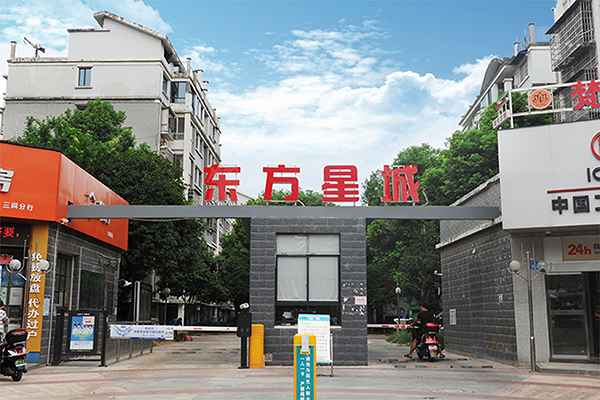

　　一．项目介绍
　　东方星城位于湖南省常德市武陵区，2006年开盘，共有430户，占地面积46亩，建筑面积达28000平方米。交通方便，性价比高；绿化面积大，属于低密度社区，非常适宜居住。东临洞庭大道，北面三闾路，距中国城市第一湖-柳叶湖1.5公里，柳叶湖北枕太阳山，南临沅水、有城乡之情郁，有山水之美景。
　　二．工程概况介绍
　　1. 户型面积：建筑面积130㎡，采暖面积98㎡，三房两厅一厨两卫；
　　2. 工程位置：常德市武陵区三闾路；
　　3. 采暖类型：明装暖气片；
　　4. 施工单位：常德一德舒适家居有限公司。
　　三．用户需求
　　1. 客户曾长期在北方生活，有使用经验；
　　2. 温度需精确控制；
　　3. 运行费用低；
　　4. 管道尽量隐蔽；
　　5. 壁挂炉操作简单，故障率低。
　　四．设计依据与参数
　　1. 业主家平面图
　　①业主提供的装修平面图及相关要求
　　②一德舒适家工程中心项目经理对施工现场的实地勘测
　　2. 国家现行标准
　　《低温热水地面辐射供暖应用技术规程》（DBJ/T01-49-2000）
　　《低温热水地板辐射供暖系统安装》（03K404）
　　《采暖通风与空气调节设计规范》（GB/50019-2003）
　　《建筑给排水及采暖工程施工质量验收规范》（GB/50242-2002）
　　《建筑内部装修设计防火规范》（GB/50222-95）
　　3. 室外设计参数（常德）
　　①冬季室外平均温度5℃，设计按0℃
　　②含湿量77％，设计按75％
　　③风速2.8m/s，大气压力100.02kPa
　　4. 室内空气计算参数

　　五．项目使用产品概况

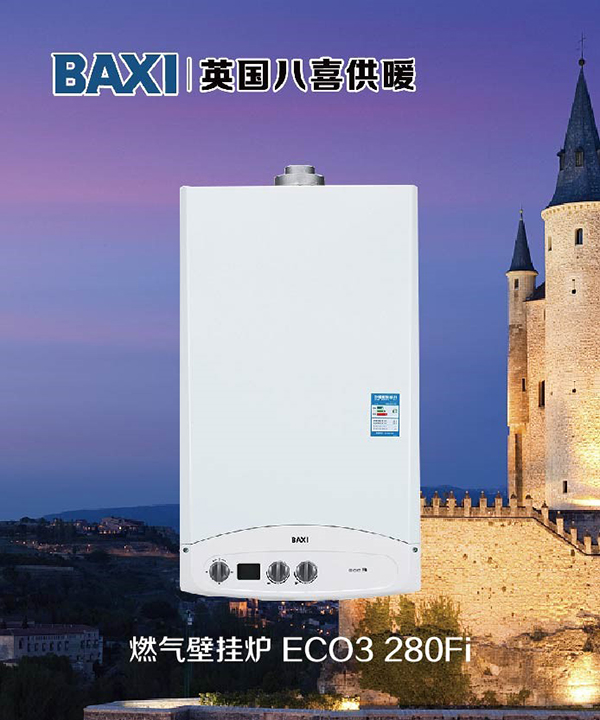

　　1. 壁挂炉 —— 英国八喜燃气壁挂炉 ECO3 280Fi
　　①采暖方面：根据业主采暖面积，窗户面积、层高、朝向等，再根据同开情况计算出此项目的热负荷240W每平方米，配置28KW两用炉；
　　②生活热水方面：了解到业主家常住人口四人且会有同时使用热水情况，配置28KW两用炉，生活热水16升每分钟。完全满足日常所用。

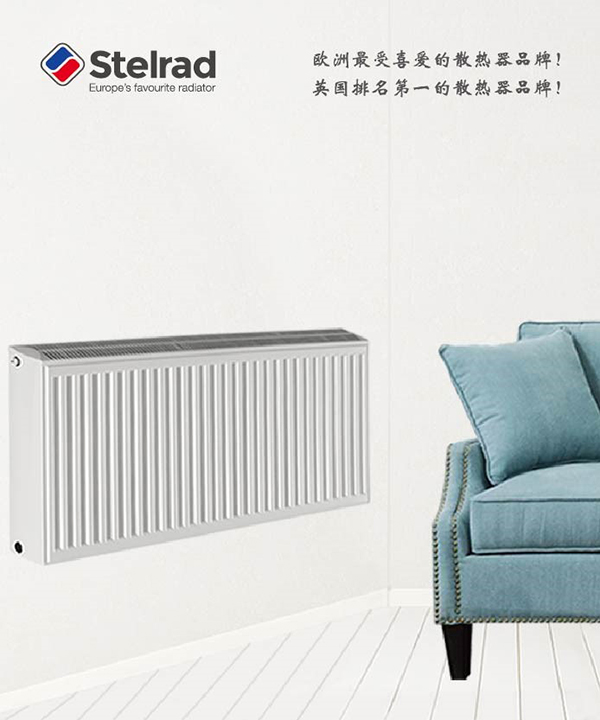

　　2. 暖气片 —— 英国Stelrad
　　①钢制板式散热器发明者，在英国本土市场占有率高达45%；
　　②制热启动速度快，辐射面积大；
　　③紧凑设计能够完美应用于各类户型和场所。

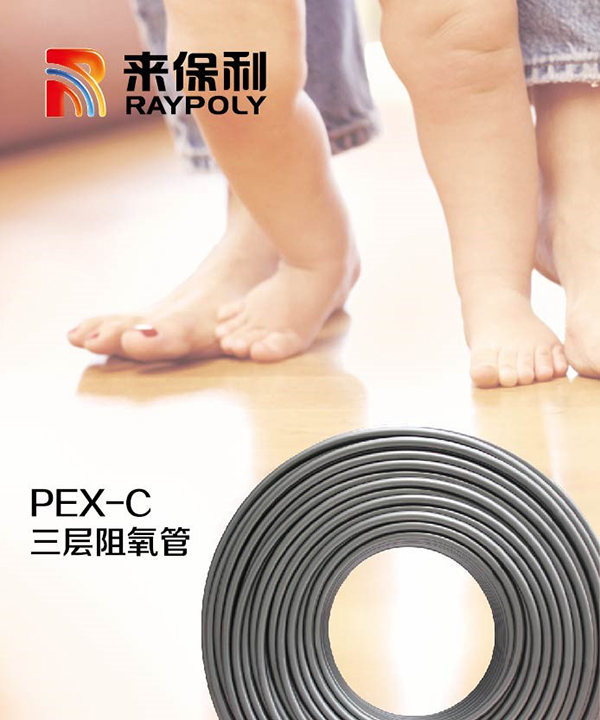

　　3. 系统管路 —— 来保利PEX-C三层阻氧管
　　①中国500强企业之一，中国塑料加工行业排头兵；
　　②采用物理法生产的交联聚乙烯管材，交联度均匀，抗蠕变无隐患；
　　③三层阻氧功能，有效隔绝氧气和酸碱物质的渗入对管道及系统的腐蚀，延长系统使用寿命；
　　④管路内壁光滑，有效减小阻力，不易产生水垢，保证超高热传导率；
　　⑤独有的记忆功能，密封连接，达到密封零隐患。

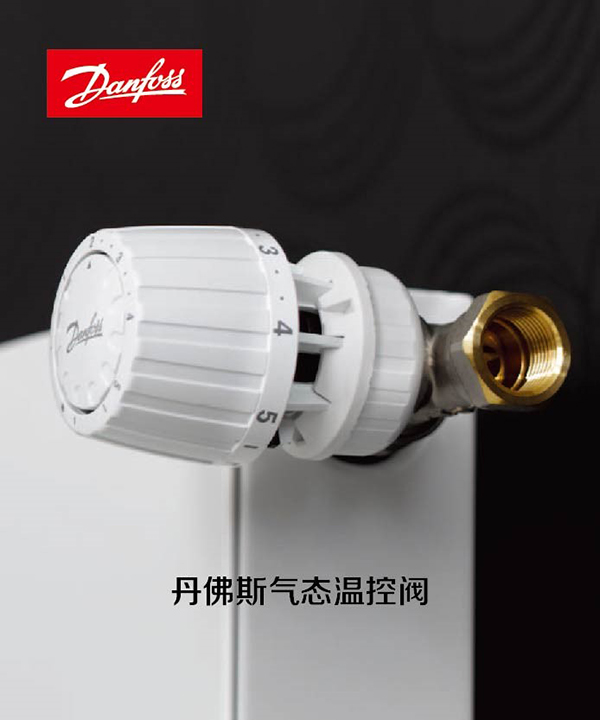

　　4. 温控阀 —— 丹佛斯气态温控阀
　　①自带预设定的内置恒温，可以进行水力平衡调试；
　　②内置感温包，能感应周围环境温度，从而自动控制进入散热器的热水量，达到平衡室温的作用，像太阳能，电器散热、甚至人体散热等这些免费的热能都可以利用，节省36%的热能。

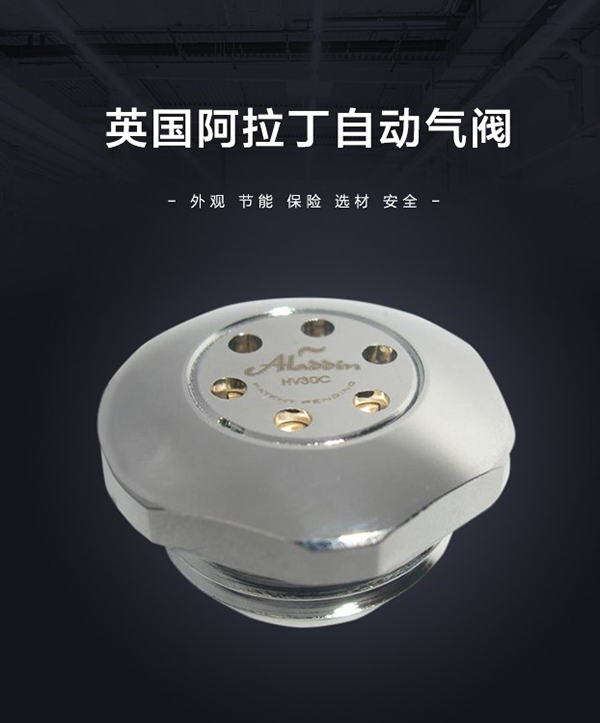

　　5. 自动排气阀 —— 英国阿拉丁
　　①自动排除系统注水和正常运行时散热器中存在的气体；
　　②节能，有效防止热能流失；
　　③双重保险，绝对不漏水；
　　④减少了气体对散热器内部的腐蚀，有效延长散热器寿命；
　　⑤完全全自动静音排气，无需手动排气，省时，省力，省事。

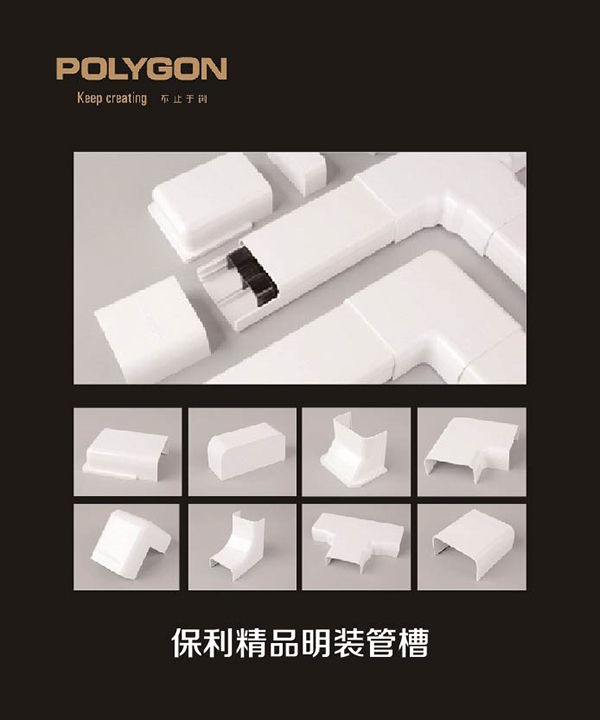

　　6. 管槽 —— 保利精品明装管槽
　　①独有的锁扣设计，不会变形和松脱，底座集成管卡专用轨道，无需对管卡单独固定；
　　②具有优异的抗冲击性能，具有阻燃性，选用无铅配方，环保；
　　③以流线型设计风格，外形圆润大方，无突兀感，白色亚光美观大方。不仅可以保护管道，还可以装饰家居环境。

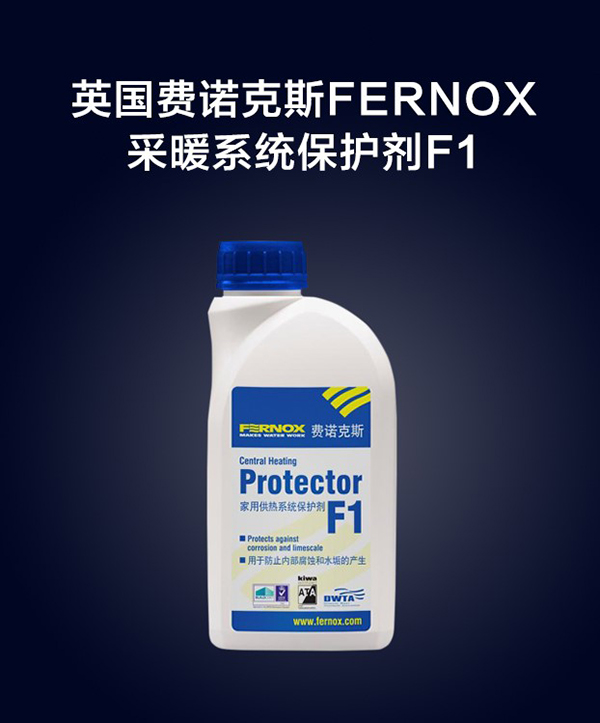

　　7. 保护剂 —— 英国费诺克斯F1保护剂
　　①系统调试过程中，补水后添加英国费诺克斯F1 保护剂；
　　②对家用中央采暖系统提供长期的保护，防止其内部腐蚀和水垢的形成。防止系统中所有的金属腐蚀，如铁、铜、铜合金、铝等金属的腐蚀；
　　③为确保持久的保护效果，建议定期对保护剂 F1 的保护水平进行检测（一年一次）。保护剂的浓度可用费诺克斯保护剂测试工具方便地进行测量。
　　六．项目施工步骤

　　1. 项目交底
　　在一个工程项目开始之前，首先前往前往业主家定位，实地测量，商讨细节。由业主、营销中心CHS顾问以及工程中心项目经理交底，确认锅炉、散热片摆放位置及管路走向、需要拆除部分，达成一致。

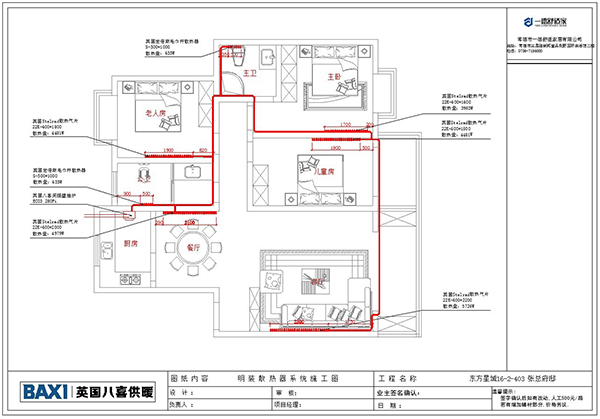

　　由CHS顾问填写相应的交底交接单。由营销中心技术部CAD设计师根据房屋户型结构和交接单绘制施工图纸，确定方案。

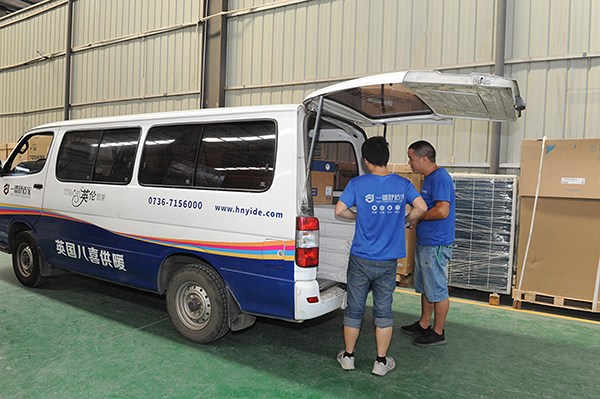

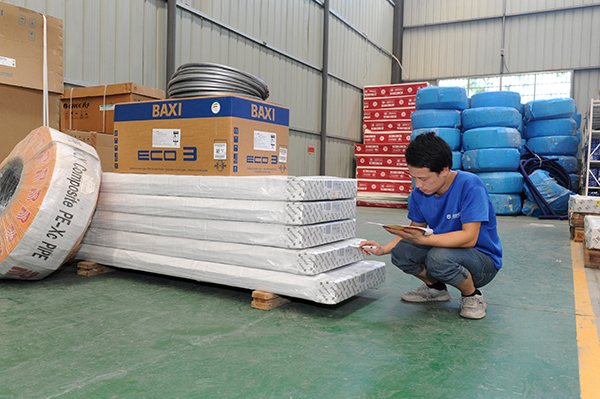

　　2. 材料配送
　　采购出库，仓储中心管理员根据出库单进行配货，清点材料、数量、规格型号是否一致。

　　配货完毕后经由仓储中心管理员之间互验并签字确认，然后进行货物的装箱打包，由负责配送的仓储中心车辆配送。

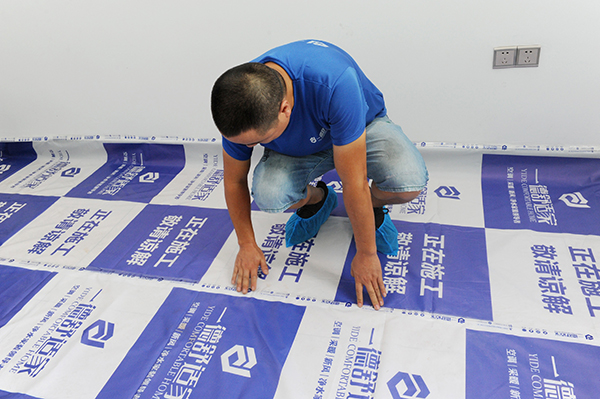

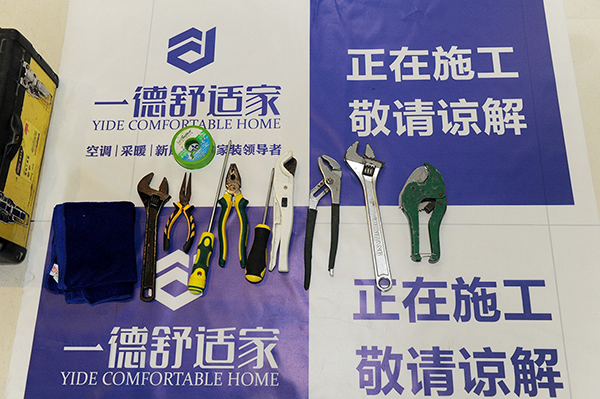

　　3. 进场保护

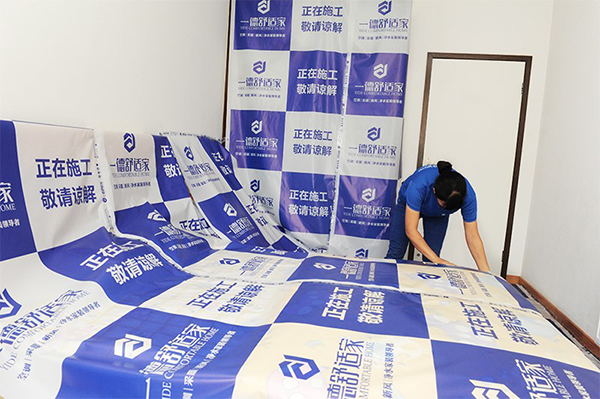

　　施工人员统一着工作服、防滑鞋套上岗。施工前将业主家地面、墙面及室内贵重物品铺上明装施工保护膜，防止施工中产生的灰尘污染，进行全方位保护。墙角与地面的交汇处必须用透明胶带沿四周平整粘贴。

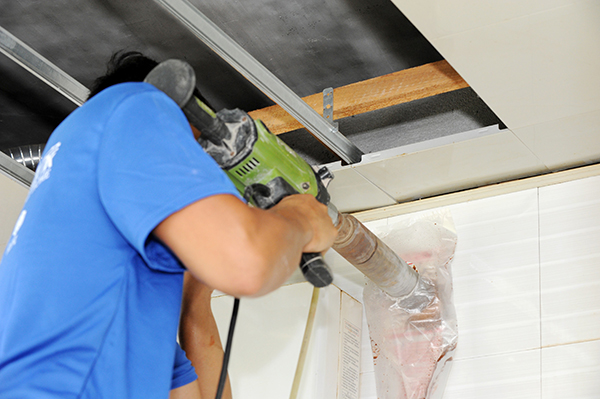

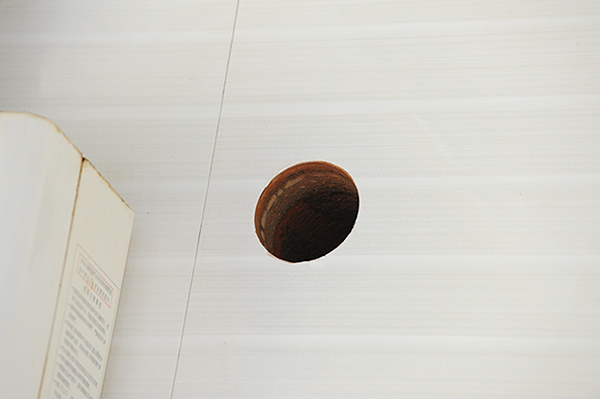

　　4. 防尘打孔

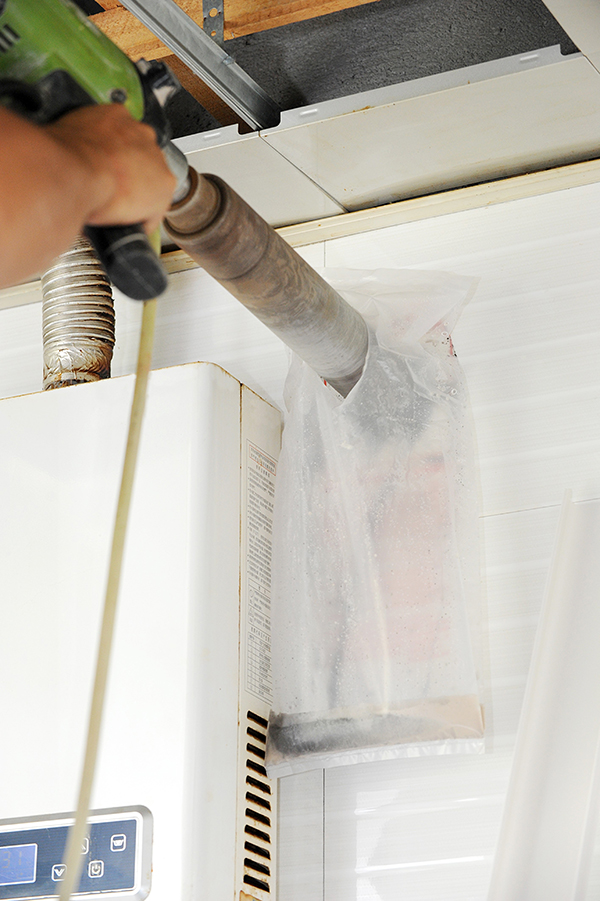

　　施工时应避免干式打孔造成室内扬尘，必须用专业防尘袋做防尘处理，打孔垃圾及时清理干净，防止损坏墙面及地板等。

　　材料进场，清点交接
　　材料设备进场及施工。与业主确认产品品牌、型号、材料。进行文字签字确认。

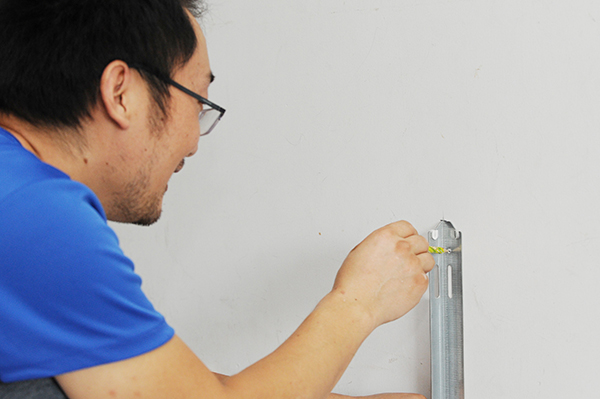

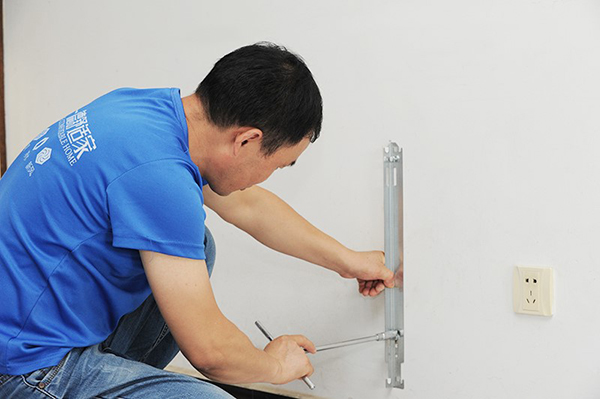

　　5. 暖气片精准定位，安装支架
　　根据施工图纸中确定暖气片的安装位置及管道走向等。进行精确测量、定位，安装暖气片支架。

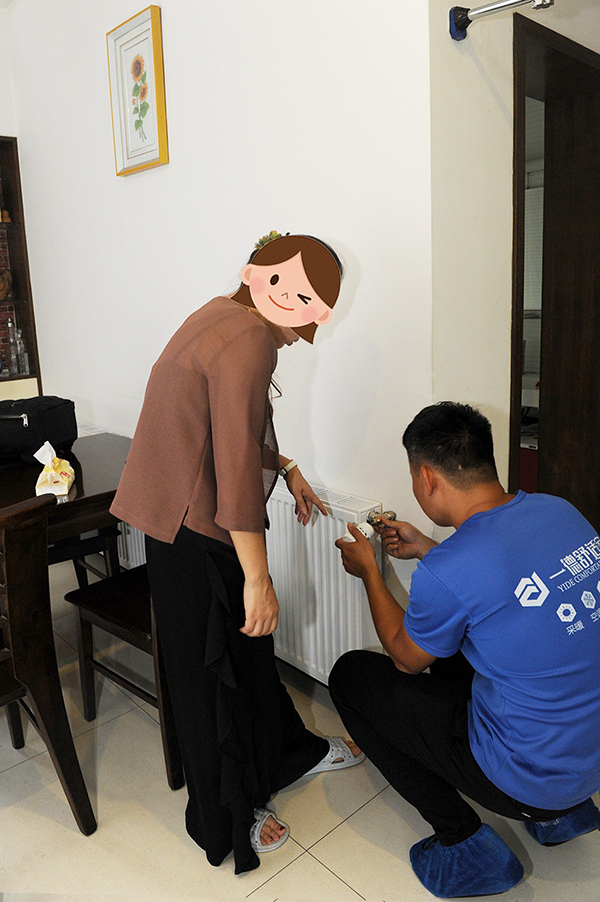

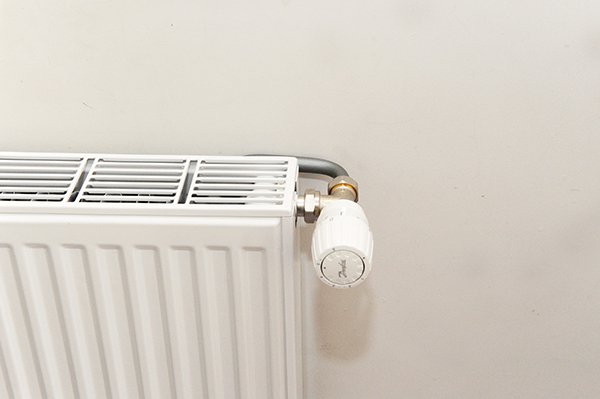

　　安装暖气片及温控阀

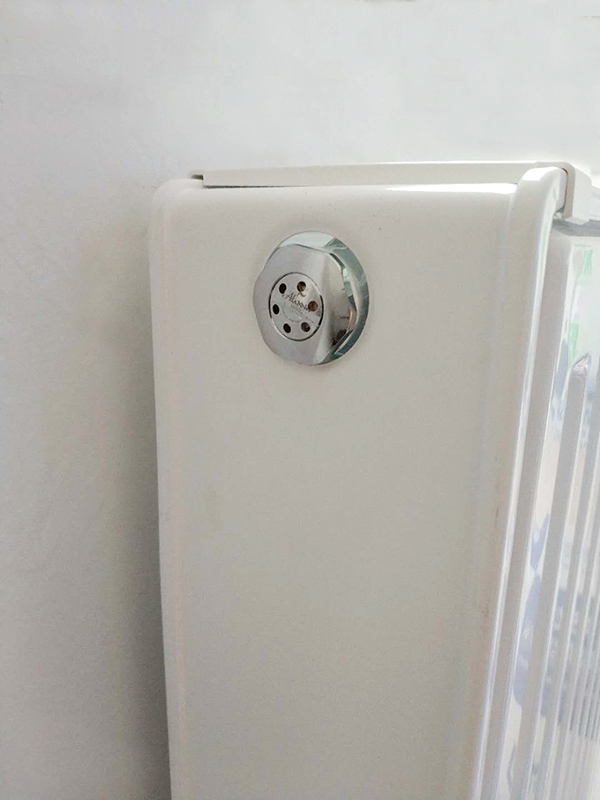

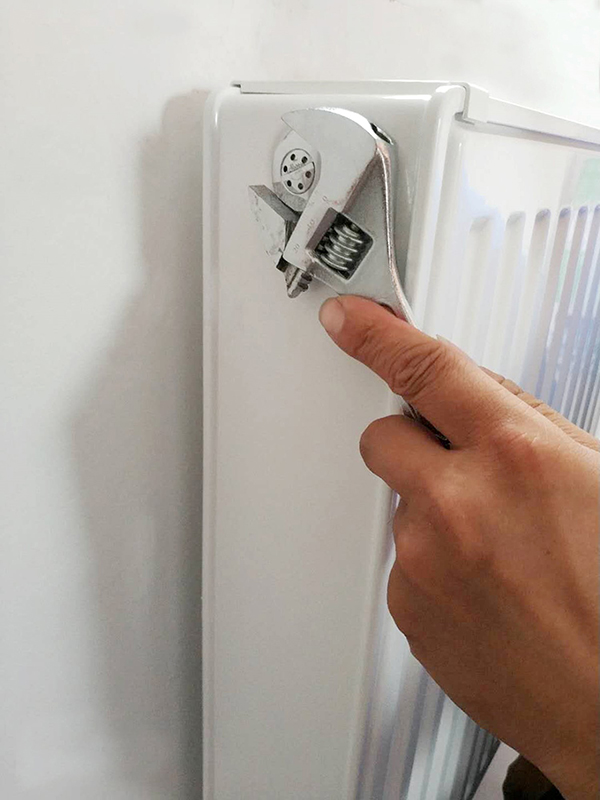

　　安装自动排气阀

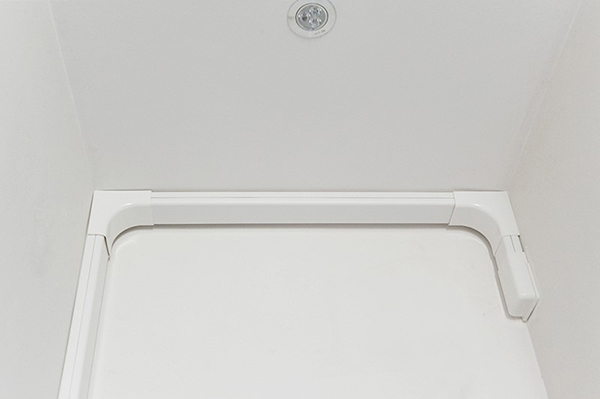

　　6. 安装管道槽板
　　①根据管路走向进行管线布置，应隐蔽合理，不破坏原有装修风格。安装管槽底板，固定上墙。

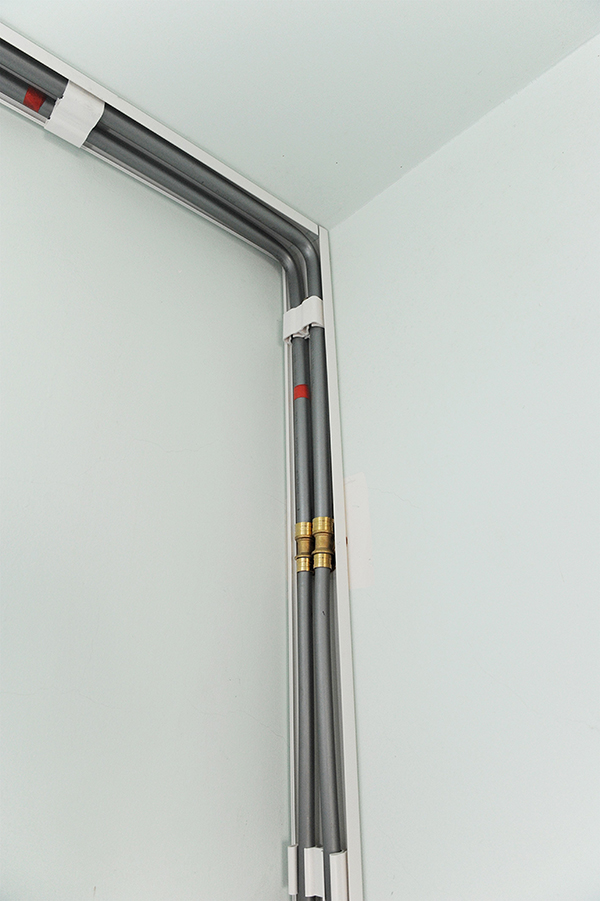

　　②管道连接，通过管配件直接头、弯头、三通等连接，不可拆卸。后期不存在漏水隐患。

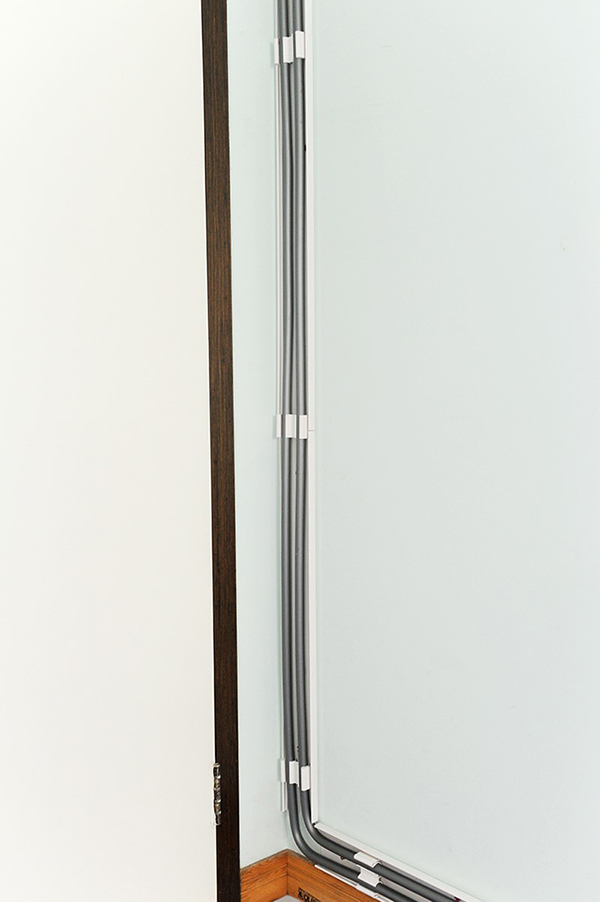

　　③管卡固定，管路与槽板固定，每0.7m处用管卡固定，管路走向横平竖直。

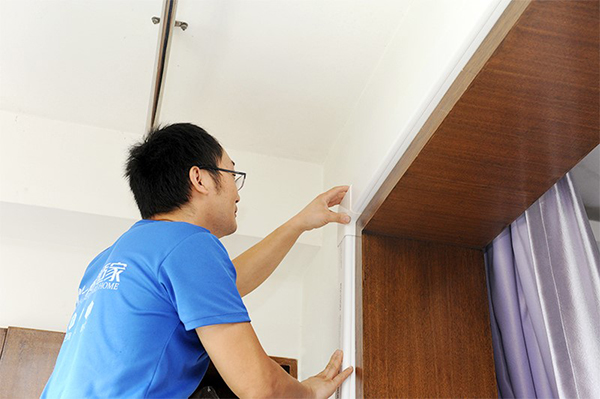

　　④所有管道铺设完毕后，最后安装管槽盖板。使得明装暖气片的管道不会造成不美观或太突兀。

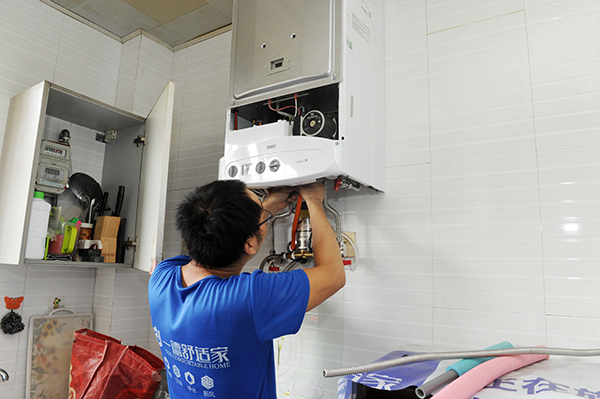

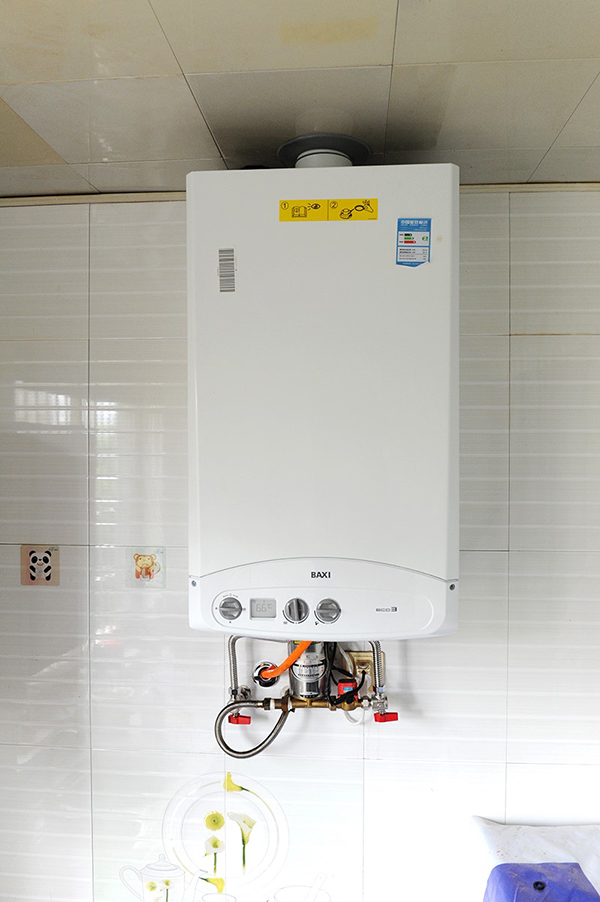

　　安装壁挂炉
　　把业主家原有的热水器拆卸下来，根据壁挂炉尺寸在墙面固定壁挂炉挂钩，再将壁挂炉进行接管连接，管路从壁挂炉背后隐藏走管，将壁挂炉安装固定在墙面。

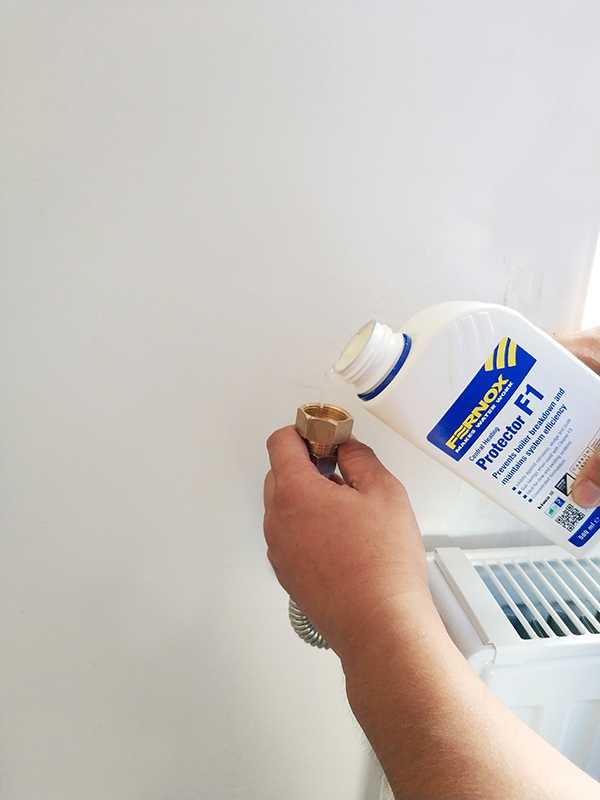

　　安装工序完成后，打开壁挂炉补水阀进行补水，补水1.5bar，稳压10分钟后压力不下降为合格，再将管道内的水排出。重新注水清洁管道完毕后，添加英国费诺克斯F1保护剂。

　　系统调试
　　系统调试时，确认水、电、气安装合格，进行点火调试、对暖气片进行排气调试，排气过程中，用容器进行接防漏水操作，保证所有暖气片正常传热。

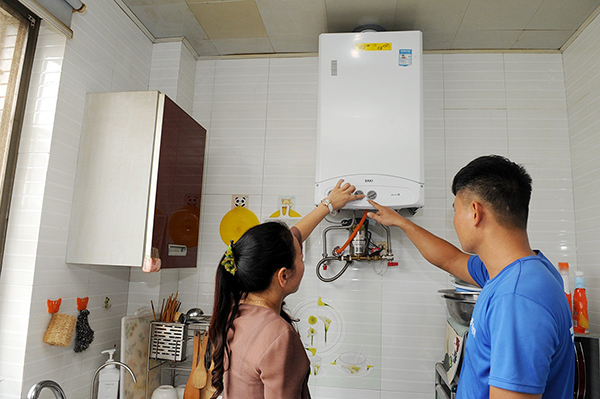

　　交付使用
　　安装调试完成后，给客户演示操作方法，让客户亲身体验，耐心解答客户的所有疑问。将设备说明书及保修卡交予客户。现场施工人员填写验收单后，交客户签字验收。

　　7. 完工撤场
　　清理所有保护膜，并将现场垃圾处理干净工程结束后撤场，带走所有剩余材料，与客户道别。

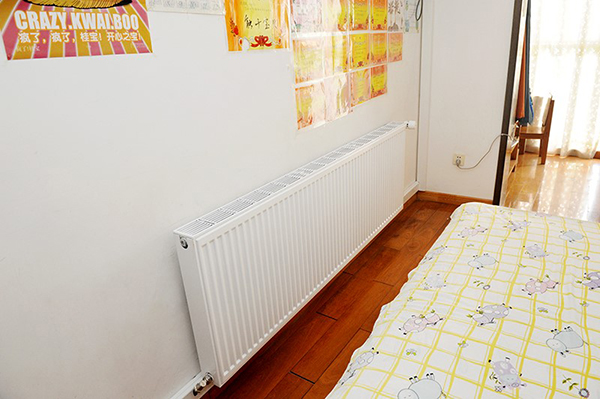

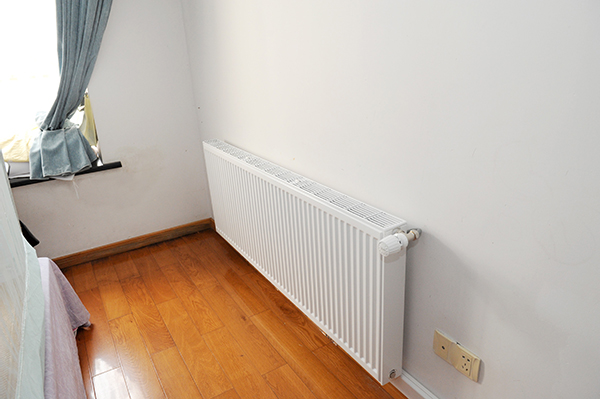

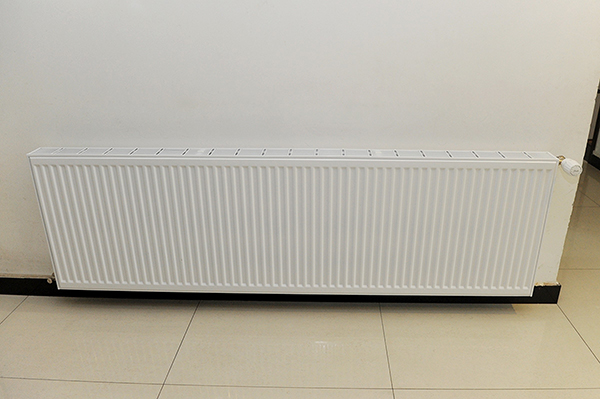

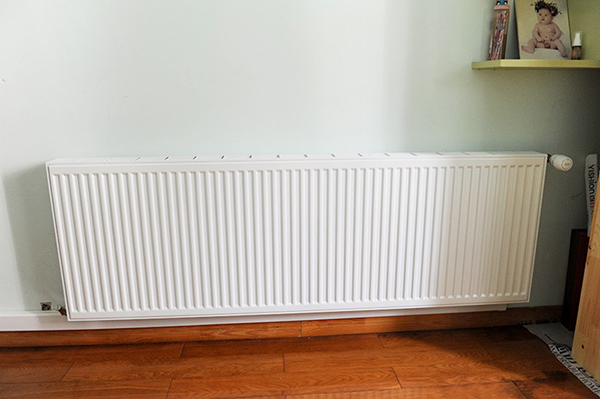

　　七．完工效果展示
　　最难得的爱是陪伴，最贴心的爱是温暖；
　　您和家人专属的温度，一德舒适家为您打造。

　　八．回访客户满意度

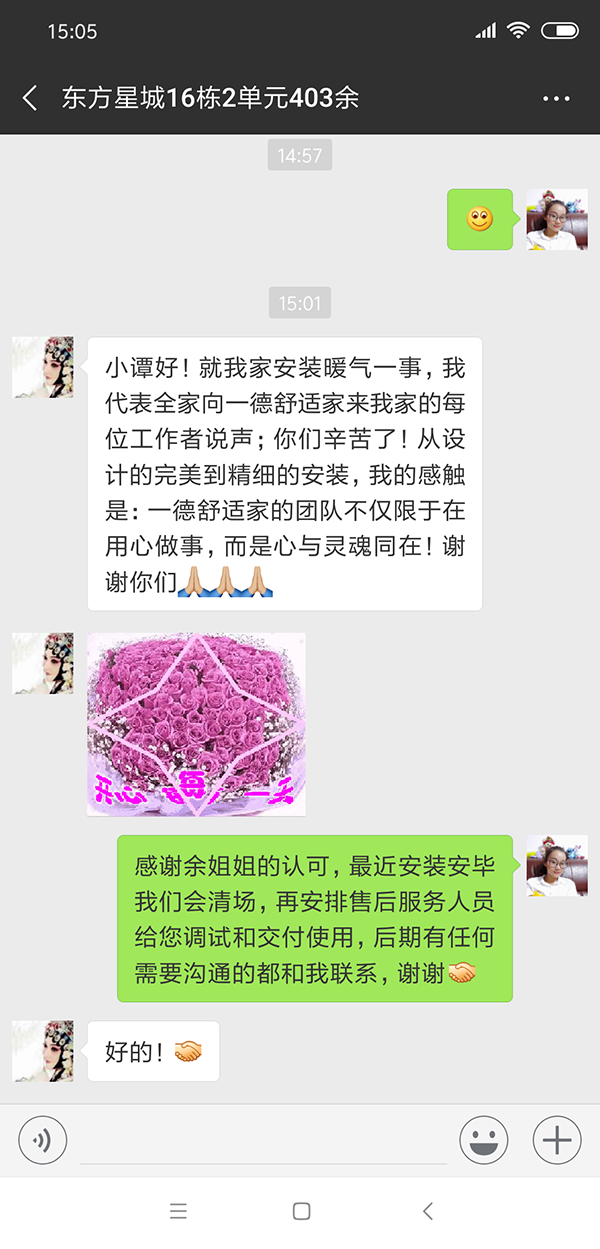

　　明装暖气施工结束后，营销中心CHS顾问对客户进行回访客户满意度调查，客户余姐这样评价“从设计的完美到精细的安装，我的感触是：一德舒适家的团队不仅限于在用心做事，而是心与灵魂同在！”感谢余姐对一德舒适家的信赖和认可，一德追求卓越的设计理念，完美周到的服务体系，顶尖的产品及施工质量，持续增加的品牌附加值，做暖通行业的领跑者。
　　九．维保中心服务流程：
　　1.在采暖季节，维保中心实行24小时全天候的服务，设备出现故障，不能正常运行，维保中心客服接到用户电话后，做好客户问题登记，立即将工作安排给维保中心技师。市区内1小时之内到达现场处理故障，市区外12小时之内到达现场。
　　2.在采暖季节，用户出现较大故障，如在24小时内不能排除故障，维保中心实行“备机维修”，经维修仍不能恢复正常工作，则更换备用机，以保障用户的采暖和生活热水需要。
　　3.保修期间，维保中心客服采用不同的方式，如电话、信函、上门等访问用户，了解用户设备的运行情况，在24个月的保修期内，由维保中心免费对每户供暖系统进行一次全面、系统的维护保养工作。以保障设备正常工作状况，并详细记录维护保养情况。保修期内，维保中心提供免费人工服务。
