　　【常德一德舒适家】| 保利·中央公园新风施工案例

　　一．项目介绍

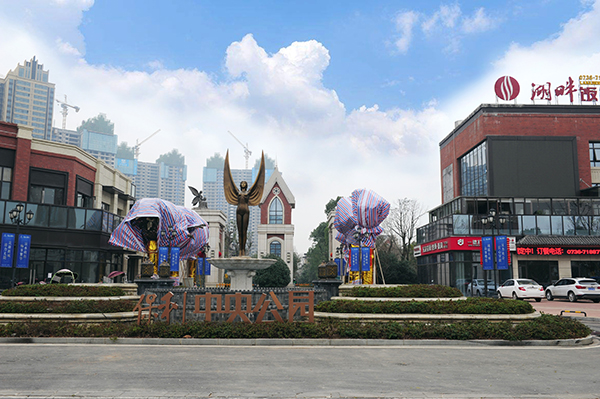

　　保利·中央公园位于湖南省常德市武陵区柳叶湖度假区，2017年开盘，高层总栋数有34栋 ，别墅总套数有440套。共有8600户，占地面积202333㎡，建筑面积达392063㎡。紧邻常德大道和柳叶大道两条城市主干道，形成四纵四横的路网，通达全城；距离柳叶湖汽车站仅2公里，15分钟车程直达火车站、常德桃花源机场，多元化立体交通连接全国；跨湖大桥、环城高速，BRT，打造3分钟成熟生活圈。
　　二．工程概况介绍
　　1. 户型面积：使用面积115㎡，四房两厅一厨两卫；
　　2. 工程位置：常德市武陵区柳叶湖度假区；
　　3. 工程类型：新风系统（装修前产品）；
　　4. 施工单位：常德一德舒适家居有限公司。
　　三．用户需求
　　1. 客户注重健康，担心新房装修后室内污染严重；
　　2. 噪音低，寿命长；
　　3. 运行费用低，节能省电；
　　4. 操作简单，故障率低。
　　四．设计依据与参数

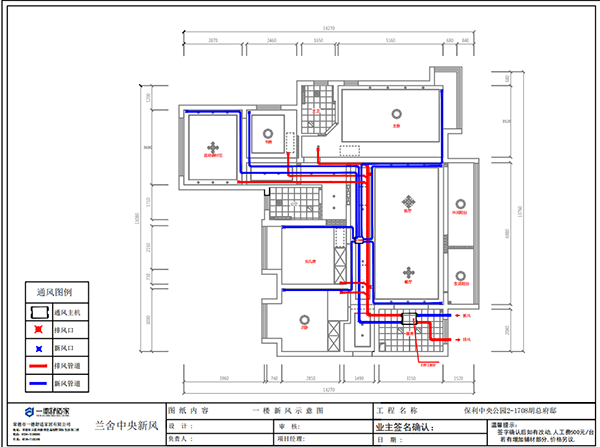

　　1. 业主家平面图
　　①业主提供的装修平面图及相关要求
　　②一德舒适家工程中心项目经理对施工现场的实地勘测
　　2. 国家现行标准
　　《采暖通风与空气调节设计规范》（GB/50019-2003）
　　《通风与空调工程施工质量验收规范》（GB50243-2002）
　　《建筑内部装修设计防火规范》（GB/50222-95）
　　《新风空气·空气能量回收通风机组和装置》（GB/T 21087）
　　《通风系统用空气净化装置》（GB/T34012）
　　《供暖、通风、空调、净水设备术语》（GB/T16803）
　　3. 室内空气计算参数

　　五．项目使用产品概况

　　1. 新风主机 —— 兰舍全热新风ERV250D
　　①根据业主家建筑面积，层高、朝向等，配置兰舍ERV250D主机；
　　②康舒芯增大40%，高效节能；BMF*材质，HEPA滤网，纯物理过滤，高效过滤＞99.5%，寿命长；
　　③直流电机，功率降低30%；
　　④宁静运行此昂，多重降噪；
　　⑤滤网面积翻倍，自动提醒，防冻功能，不惧寒冷。

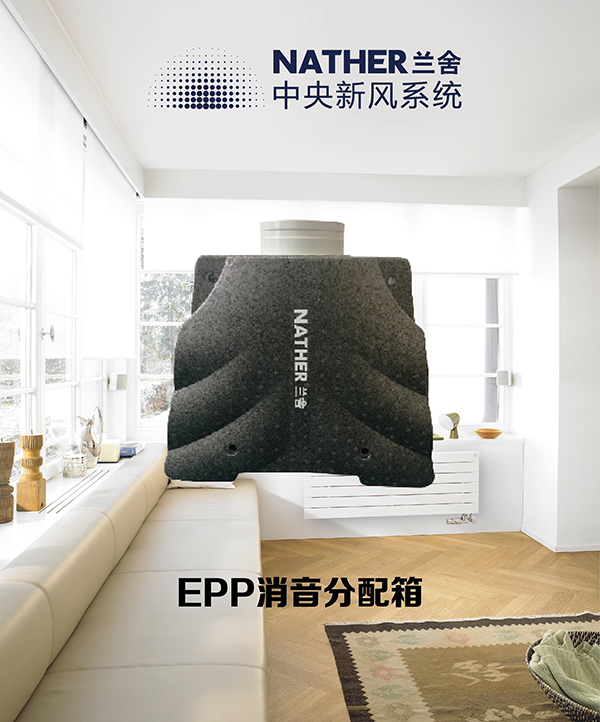

　　2. EPPX消音分配箱 —— 兰舍
　　①应用灵活，减少噪音干扰；
　　②风量均匀分配，避免传统一根管路上，越近的风量大，越远风量越小的现象；
　　③均匀静压出风，减少动压损失。

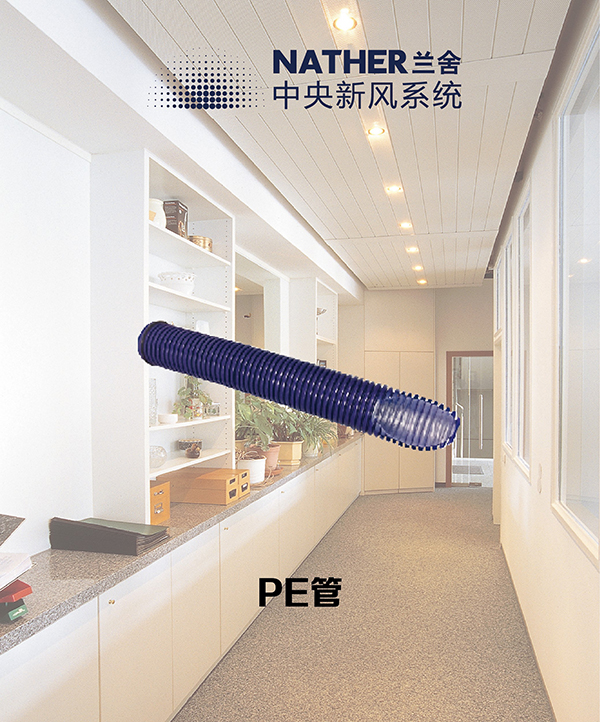

　　3. PE管 —— 兰舍
　　①环保材质，耐腐蚀，使用寿命更长久；
　　②良好的柔韧性和耐磨性；
　　③光滑内壁，风阻小；
　　④管道无接头。
　　六．项目施工步骤

　　1. 项目交底
　　客户开工时，工程中心项目经理前往业主家，与业主，装修公司设计师及相关人员进行定位，商讨施工细节。确认新风主机安装位置及管路走向，达成一致。

　　由CHS顾问填写工程交接单。营销中心技术预算部根据项目经理的手绘图，制作施工图纸及方案。

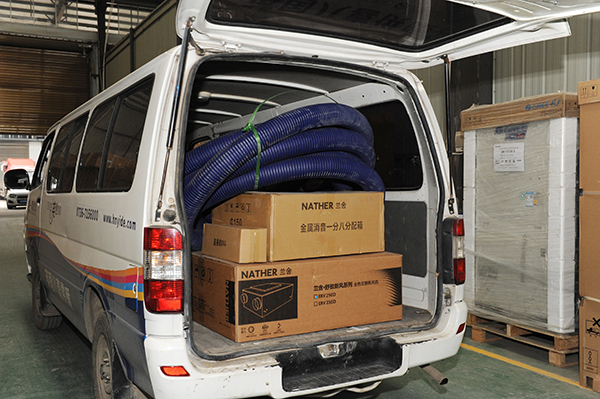

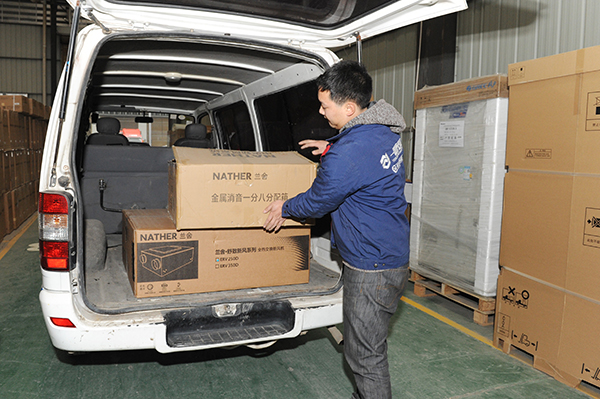

　　2. 材料配送
　　采购做出库单，仓储中心管理员根据出库单进行配货，清点材料、数量、规格型号是否一致。

　　配货完毕后经由仓储中心管理员之间互验并签字确认，然后进行货物的装箱打包，由负责配送的仓储中心车辆配送。

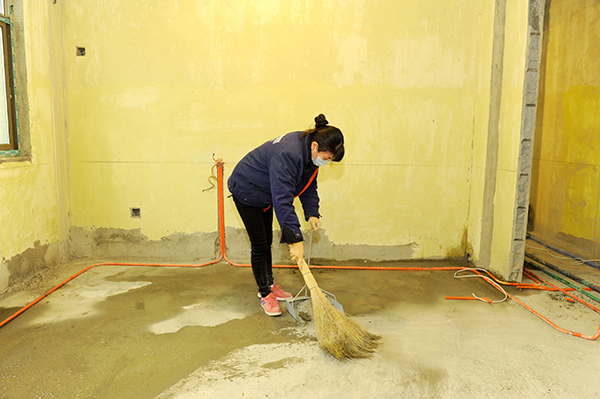

　　3. 入场打扫
　　施工人员统一着工作服上岗。施工前将业主家地面清扫干净，便于施工操作。

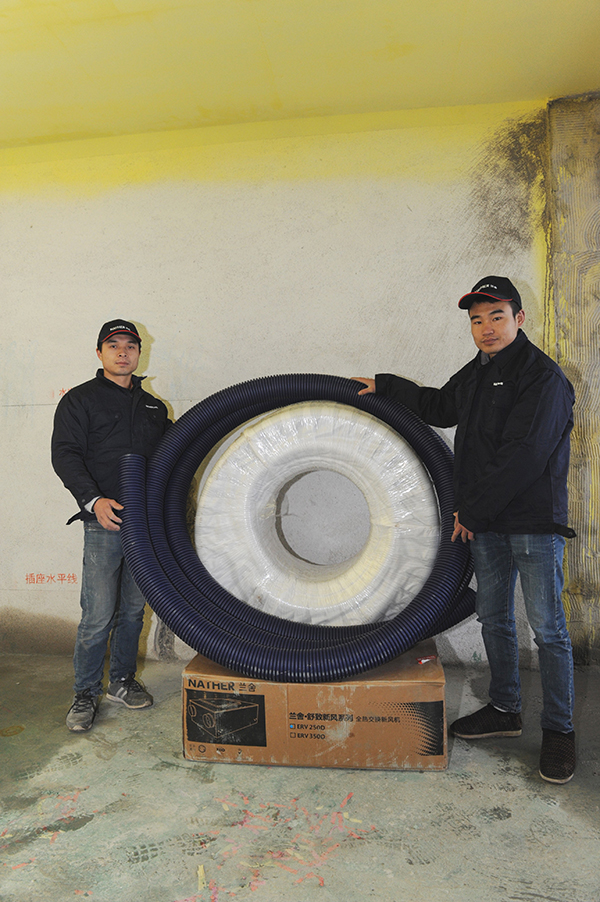

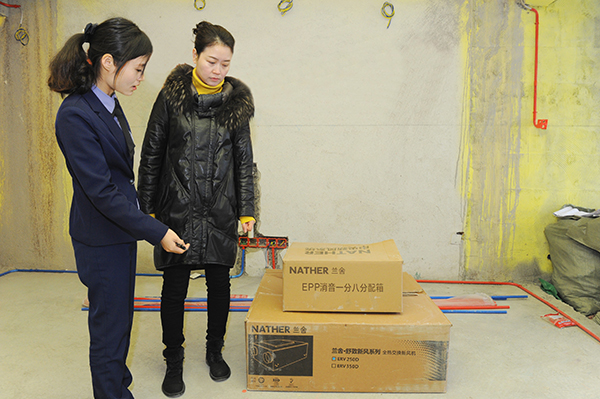

　　4. 材料进场，清点交接
　　材料设备进场及施工。与业主确认产品品牌、型号、材料。进行文字签字确认。

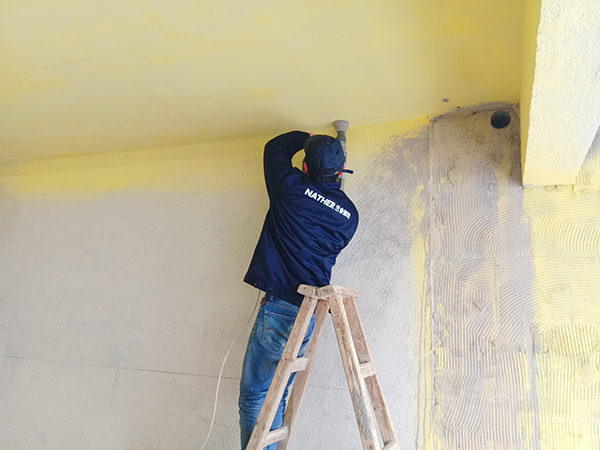

　　5. 打孔
　　所有管路经过的墙孔，采用机械打孔，位置根据施工图纸确定。检查穿墙打孔的位置结构条件是否满足，不能以破坏房间整体结构为代价，孔的大小根据管道尺寸来确定，主管φ120、支管φ80。

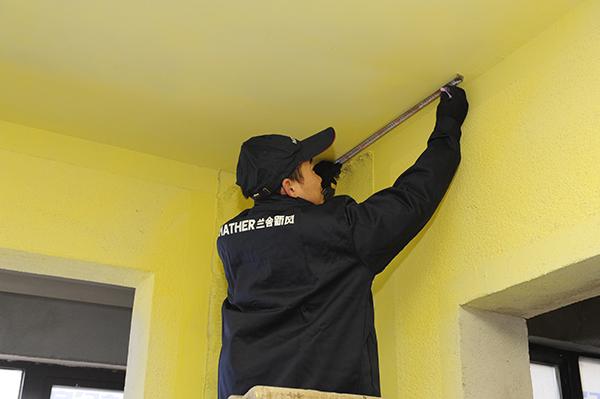

　　6. 精确测量定位

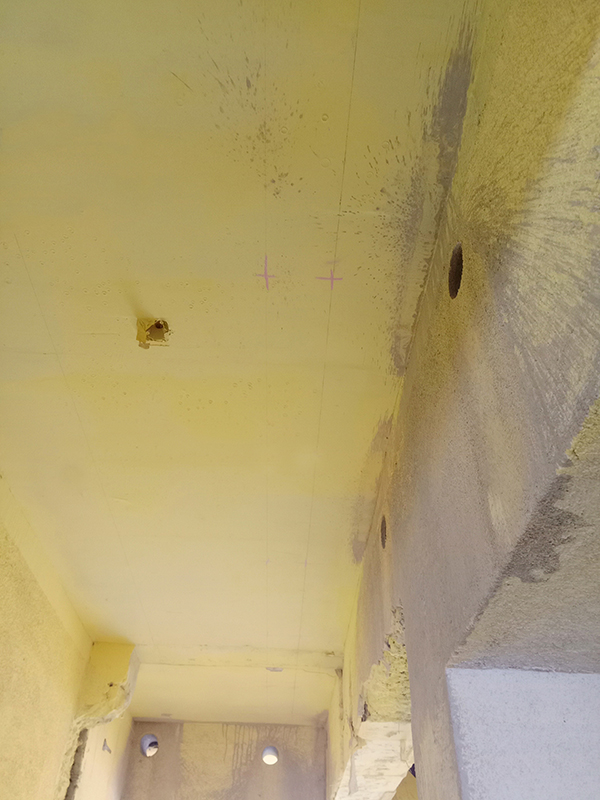

　　根据施工图纸确定新风主机安装位置及管道走向等。进行精确测量定位，确定新风管道支架位置，用墨线标识。

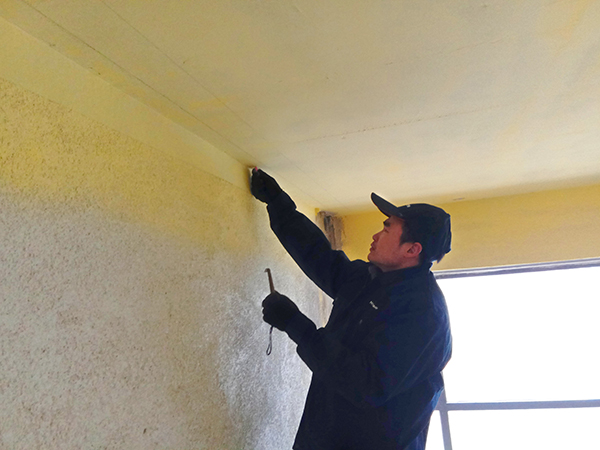

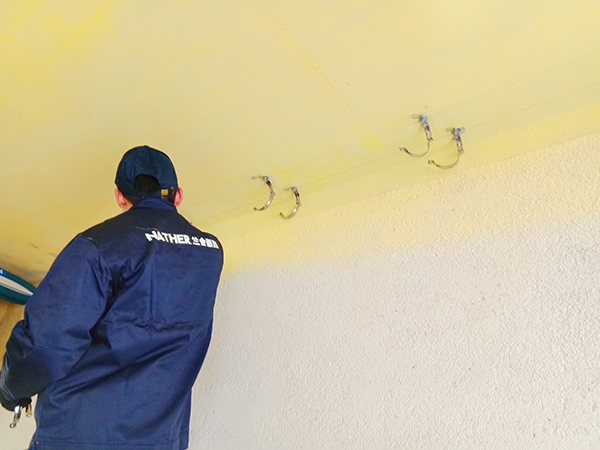

　　7. 安装管道支架
　　根据精确测量的支架位置打孔并安装管道支架。

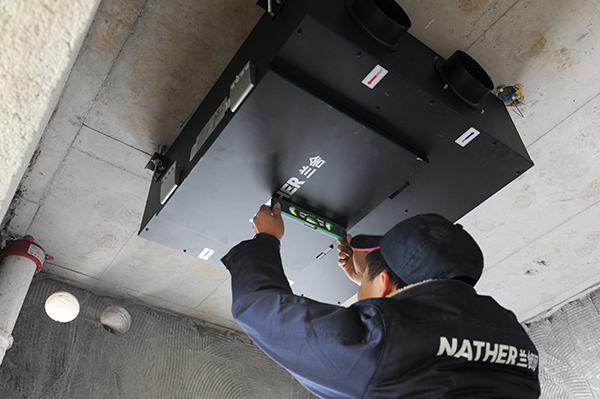

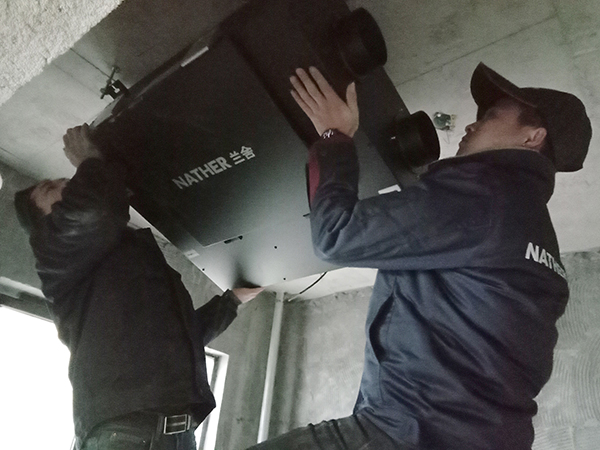

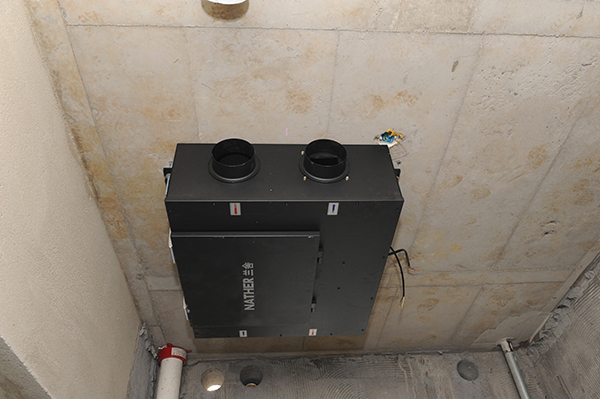

　　8. 安装新风主机
　　新风主机安装在厨房吊顶上，新风主机吊装在这里不占用空间，又可以隔离风声。主机安装保持水平，保证安装安全牢固。

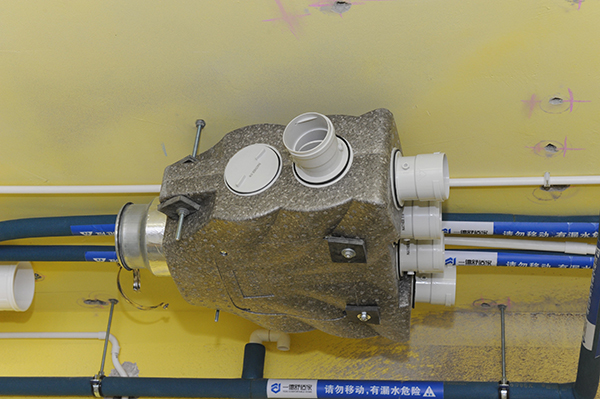

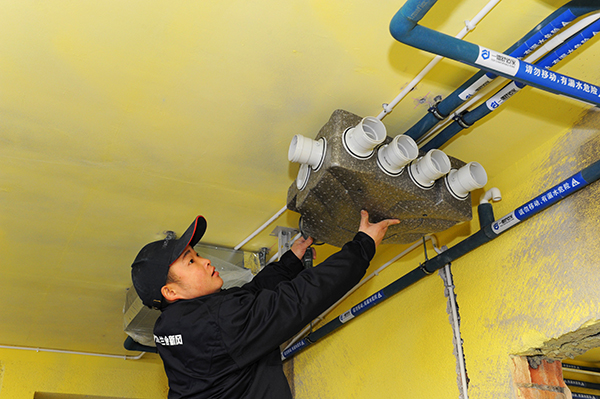

　　9. 安装分风箱

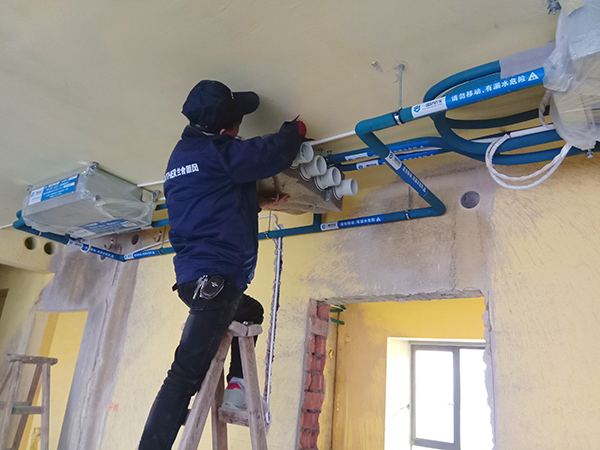

　　分风箱的位置根据房屋平面结构，选择合理位置安装在过道处，这样不破坏房屋横梁，分风箱送风让大孔变小孔。均衡管路长短，使末端的风量更加均匀。

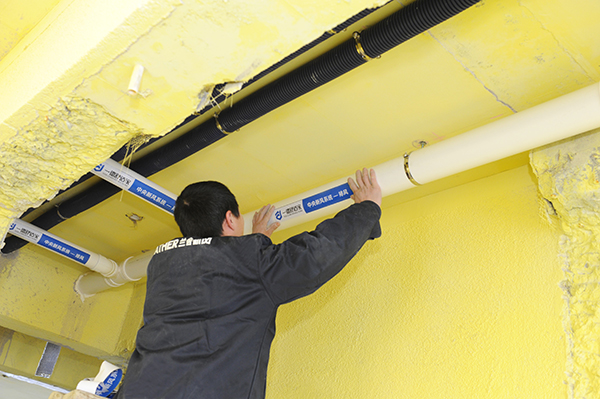

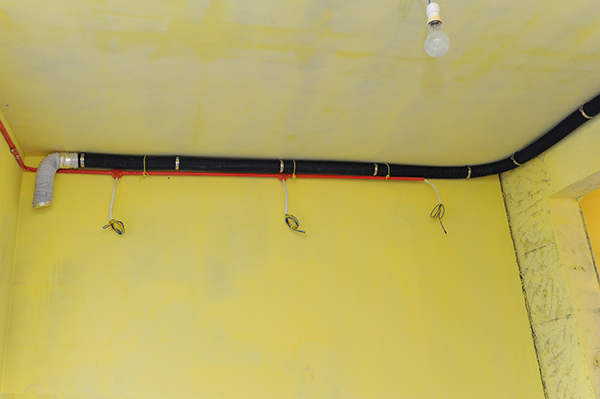

　　10. 安装管道
　　管道需水平安装，管道的走向、管径以及风口的安装位置应符合设计图纸的要求。采用抱箍支架进行固定，内面应紧贴管外壁，支架与管道固定稳固，无松动。

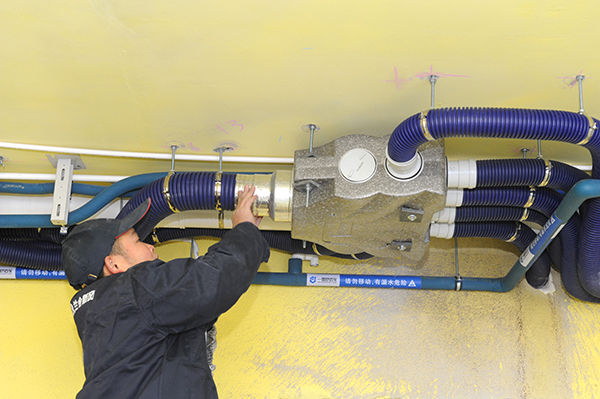

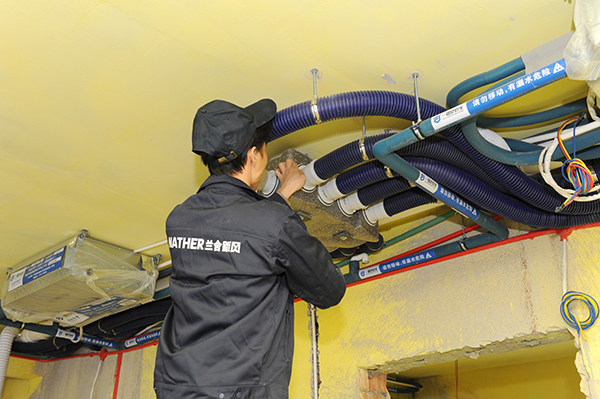

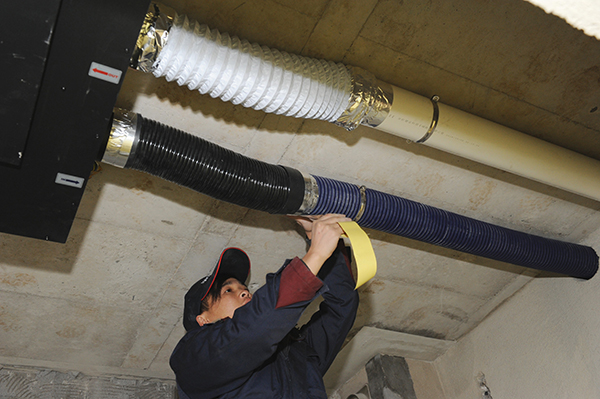

　　11. 新风主机与分风箱连接

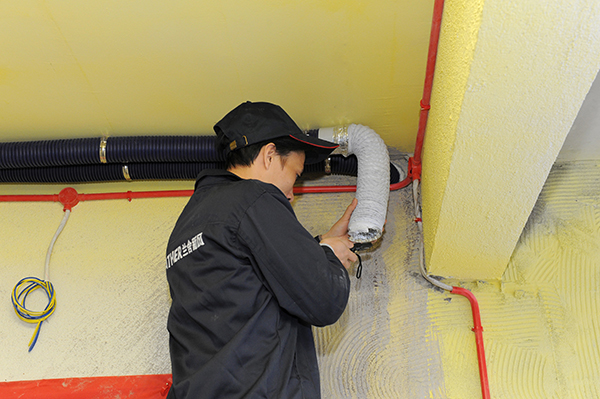

　　新风主机与主管道连接采用软连接，并安装消音管。软管与管道及机器的连接处先用抱箍固定牢靠，再用锡箔纸密封。管道与分风箱连接采用锁扣式安装，杜绝胶水连接使用。现场排管时，要结合吊顶和工况条件，保证不影响其他工种施工。

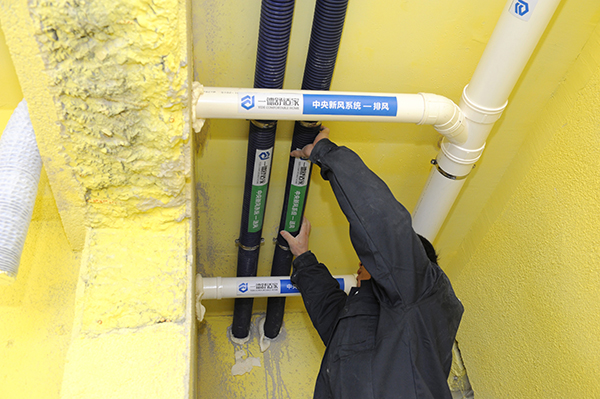

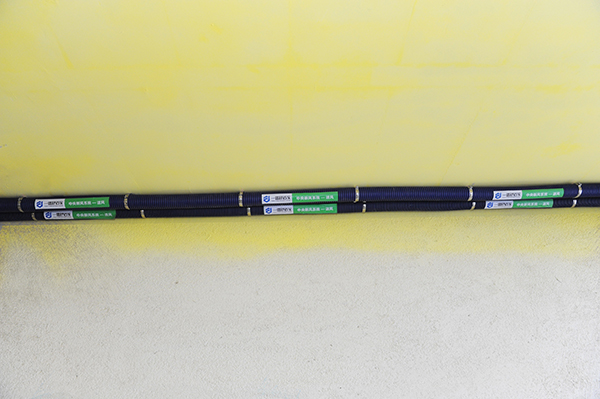

　　12. 粘贴新风标识
　　根据送排风管道粘贴新风标识，标识应粘贴正确，距离相等。

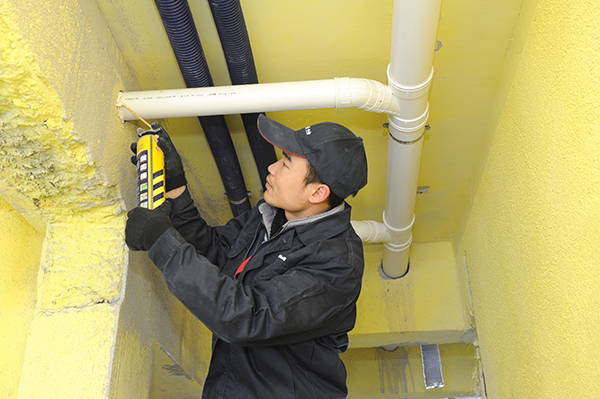

　　13. 过墙孔封堵，管道末端防尘

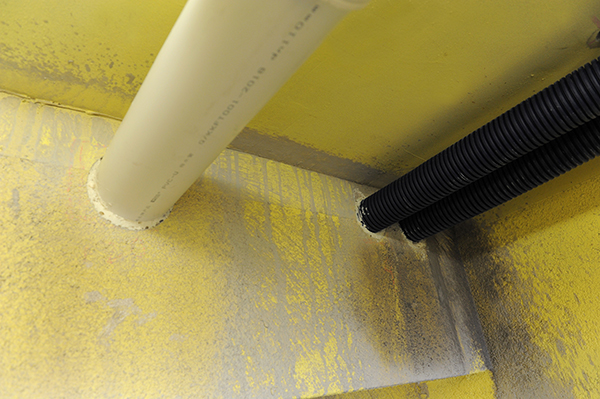

　　过墙孔用发泡剂进行填充封堵，要求封堵平整美观。管道末端采用锡箔纸进行密封，防止灰尘进入管道。

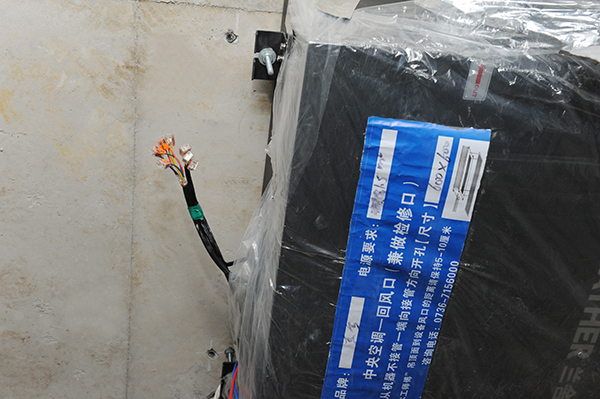

　　14. 连接电源，进行调试
　　安装完成后，主机接电运行（接电采用德国原装进口的万可端子连接），测试风速、噪音及PM2.5值。根据设计标准，对应区域进行风口风量测试，风量大小调节根据分风箱的风阀调节，保证系统的出风效果。（主机及分风箱下方预留检修口，方便后期做系统清洗维护）

　　15. 签字验收
　　一期安装完成后，项目经理约业主一起在现场调试，并耐心解答客户的所有疑问。项目经理与业主现场验收后，将一期验收单交予客户签字验收。
　　16. 完工撤场
　　清理卫生，并将现场垃圾处理干净后撤场，带走所有剩余材料。
　　七．维保中心服务流程：
　　1.维保中心实行24小时全天候的服务，设备出现故障，不能正常运行，维保中心客服接到用户电话后，做好客户问题登记，立即将工作安排给维保中心技师。市区内1小时之内到达现场处理故障，市区外12小时之内到达现场。
　　2.保修期间，维保中心客服采用不同的方式，如电话、信函、上门等访问用户，了解用户设备的运行情况，在24个月的保修期内，由维保中心免费对每户供暖系统进行一次全面、系统的维护保养工作。以保障设备正常工作状况，并详细记录维护保养情况。保修期内，维保中心提供免费人工服务。
