常德德景园22栋地暖系统安装工艺案例
策划书
策划单位:常德一德舒适家家居有限公司
策划时间:2019年3月
一德舒适家/常德德景园

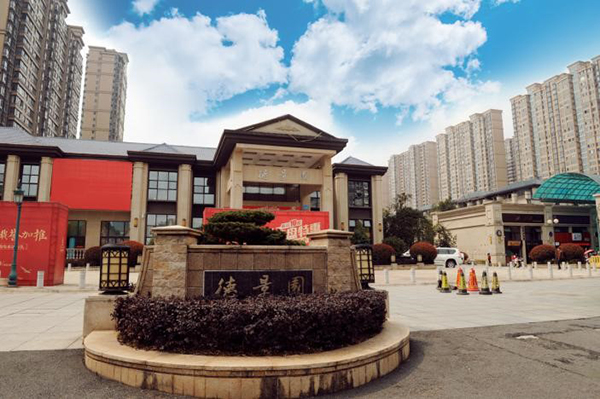

一.项目介绍
德景园项目地处武陵区核心,北临滨湖路,东临皂果路,南邻洞庭大道,西临龙港路,区域交通十分便利,地段价值首屈一指。同时周边生活配套完善,小区建设有集购物、商务、医疗、行政办公、教育等全方位高端配套于一体、建筑面积达42000㎡的商业风情街,成熟高尚生活不假外求。大隐隐于市。德景园项目汇聚顶级豪宅高尚生活元素,于城市核心之地,内享90000㎡绿化、30000㎡阔景内湖;外揽700亩白马湖、800亩船码头风光带、丁玲公园;毗邻三馆三中心、湖南文理学院,经典呈现集观光、休闲、文化、生活于一体的都市贵族生活,打造常德市最大的、独一无二的湖尚墅质高端生活体。
二.工程概况介绍
(1)工程位置:洞庭大道与皂果路交汇处(白马湖公园正对面);
(2)工程类型:供暖系统(装修前产品);
(3)施工单位:常德一德舒适家居有限公司。
(4)用户需求
1. 客户注重健康,担心新房装修后室内污染严重;
2. 噪音低,寿命长;
3. 运行费用低,节能省电;
4. 操作简单,故障率低。
5. 保温效果要明显,
(5)户型面积概况:
楼 层 |
房间名称 |
面 积(㎡) |
负 荷(W/㎡) |
总计负荷(w) |
第十九 层 |
客厅+过道 |
30 |
160 |
4800 |
餐厅+过道 |
20 |
160 |
3200 |
|
主 卧 |
17 |
160 |
2720 |
|
衣帽间 |
6 |
160 |
960 |
|
孙子房 |
9 |
160 |
1440 |
|
娱乐室 |
8 |
160 |
1280 |
|
客 房 |
9 |
160 |
1440 |
|
总 计 |
99 |
/ |
15840 |
二.设计理念
本次的设计理念为“健康舒适;节能智能;因地制宜;持久保温”
健康舒适:地暖符合中医“温足而凉顶”的人体供需,给人以脚暖头凉的良好感觉,符合人体散热要求的热环境,改善血液循环,促进新陈代谢,对心血管疾病有抑制作用;且户主家中有老人和孩子同住,地暖对老年人和儿童尤为适用,对于关节炎、老寒腿的病人更有防治功效。
节能智能,持久保温:本次的安装,采用了快格蘑菇板(常德区第一家),并全面铺设,在很大程度上减少热能的流失,增强地暖的保温效果,持久性更强,节省能源,真正做到节能环保。在二期的安装中配入了“分室温控”和“集控中心”的智能系统,让操作更加便捷节能。
因地制宜:依据湖南常德地区的气候和房屋结构特点采取不同以往的管道铺设的密度,极大地提升了房屋区域内的热量,减少了客观环境对热量的影响。
三.设计依据与参数
1. 业主家平面图
①业主提供的装修平面图及相关要求
②业主提供的房型平面图及相关要求
③一德舒适家工程中心项目经理对施工现场的实地勘测
2. 国家现行标准
《采暖通风与空气调节设计规范》(GB/50019-2003)
《通风与空调工程施工质量验收规范》(GB50243-2002)
《建筑内部装修设计防火规范》(GB/50222-95)
《供暖、通风、空调、净水设备术语》(GB/T16803)
《民用建筑供暖通风与空气调节设计规范》GB50736-2012
《城镇燃气设计规范》GB50028-2006
《城镇燃气技术规范》GB50494-2009
3. 室内空气计算参数
房间名称 |
夏季温度 ℃ |
冬季温度 ℃ |
餐 厅 |
22-26 ℃ |
18-22 ℃ |
客 厅 |
22-26 ℃ |
18-22 ℃ |
卧 室 |
22-26 ℃ |
18-22 ℃ |
书 房 |
22-26 ℃ |
18-22 ℃ |
快格蘑菇板
提高工效
防止积水
减少热能损耗
更加环保健康安全

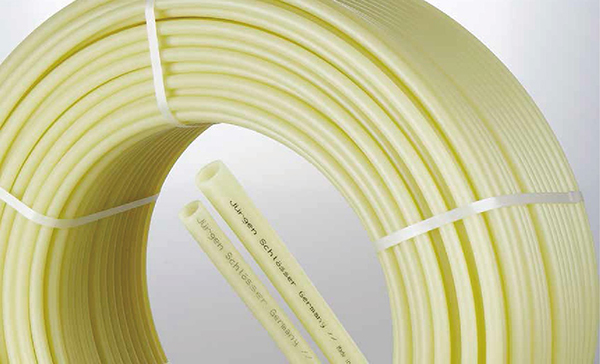

德国乐施雷森盘管
无化学添加
强悍的阻氧功能
绝佳记忆
连接密封无患

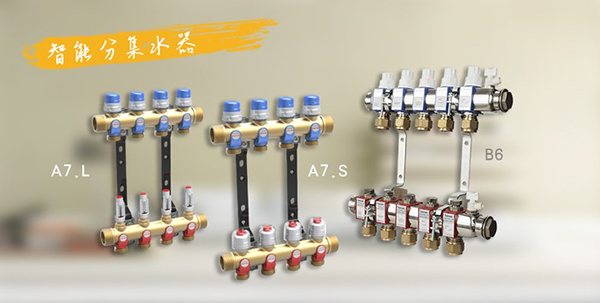

曼瑞德分集水器
耐腐蚀
水流量大
安装方便
一次成型、无缝连接
(本案例使用型号为B6)

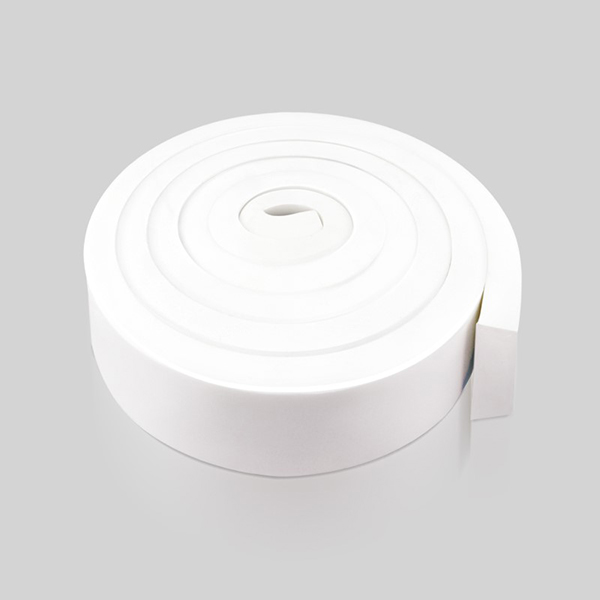

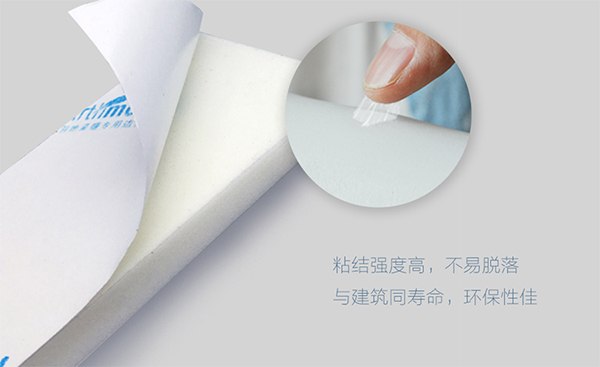

绿羽EVA边界保温条
低吸水性不会滋生霉菌,良好的抗蠕变性具有灵活的伸缩功能,防止地面因热胀冷缩而翘起

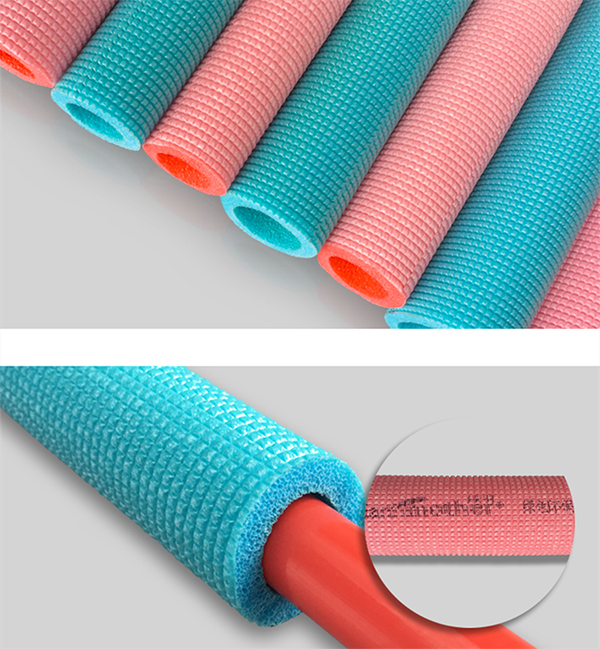

绿羽PE膜保温套管
绿羽PE膜保温套管内层为交联PE,外层为PE保护膜,柔韧性好,施工更灵活

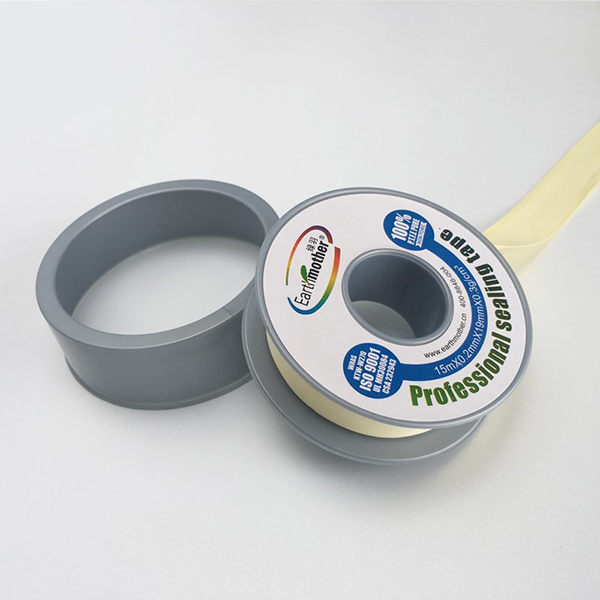

绿羽生料带
是国内少有的达到燃气级别的生料带,并通过英国加拿大美国安全质量认证,性能优越,环保无害
绿羽伸缩缝
采用环保EVA材料制作,可以有效降低因热胀冷缩导致的地面开裂的几率

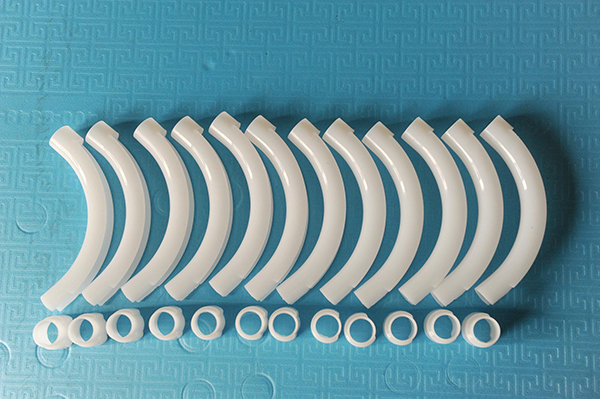

绿羽弯管器
采用环保全新料制造,保护管道,使管道避免因弯折而导致损坏
小配件:
一般工具:

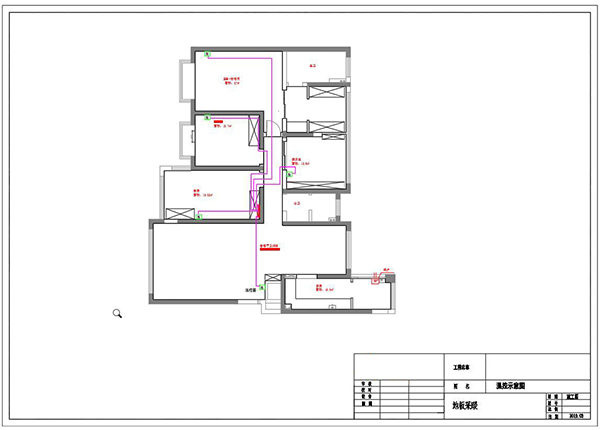

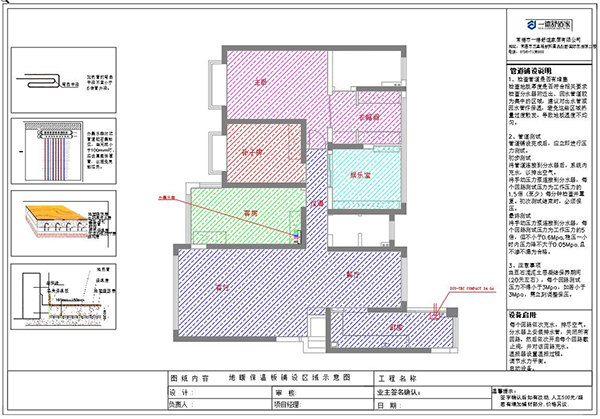

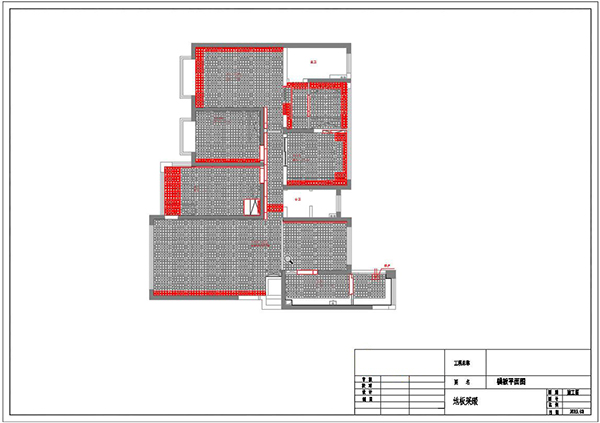

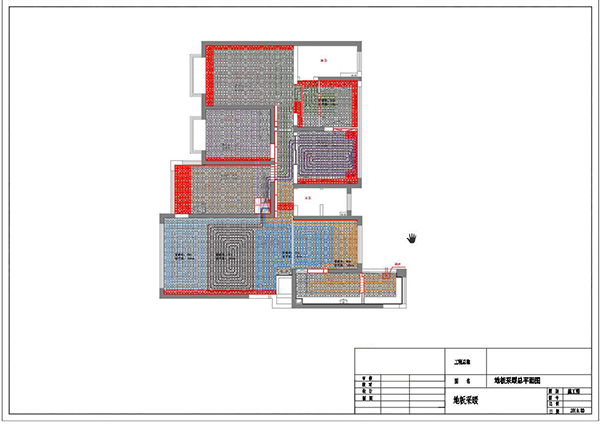

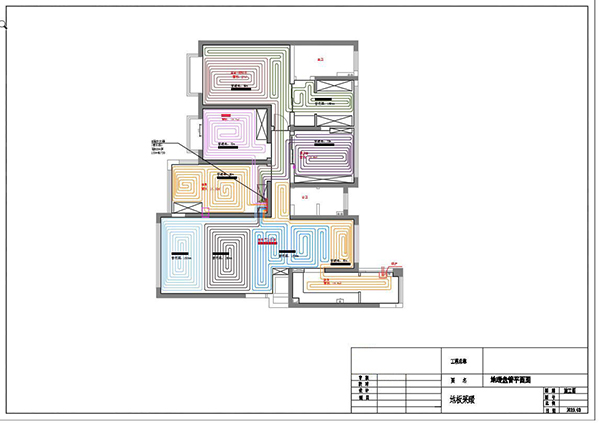

五. CAD设计图
六.地暖工艺施工过程介绍
1.项目交底:客户开工时,工程中心项目经理前往业主家,与业主,装修公司设计师及相关人员进行定位,商讨施工细节。确认分集水器以及锅炉的安装位置及管路走向,达成一致。后经由CHS顾问填写工程交接单,营销中心技术预算部根据项目经理的手绘图,制作施工图纸及方案。

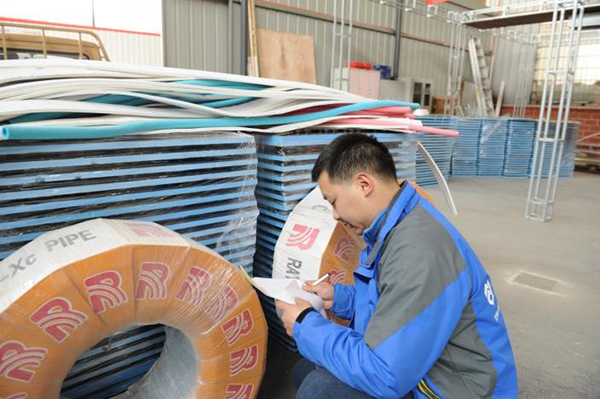

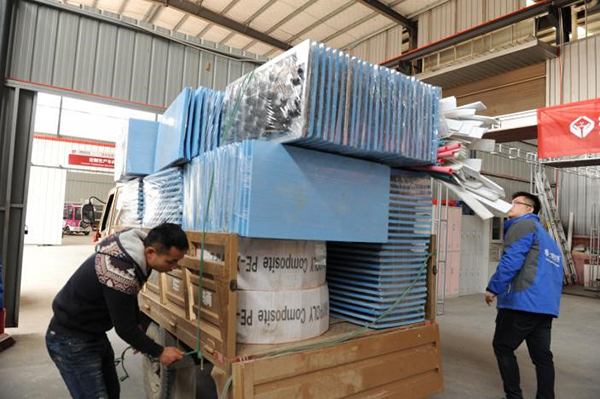

2.材料配送
采购做出库单,仓储中心管理员根据出库单进行配货,清点材料、数量、规格型号是否一致。配货完毕后经由仓储。
中心管理员之间互验并签字确认,然后进行货物的装箱打包,由负责配送的仓储中心车辆配送

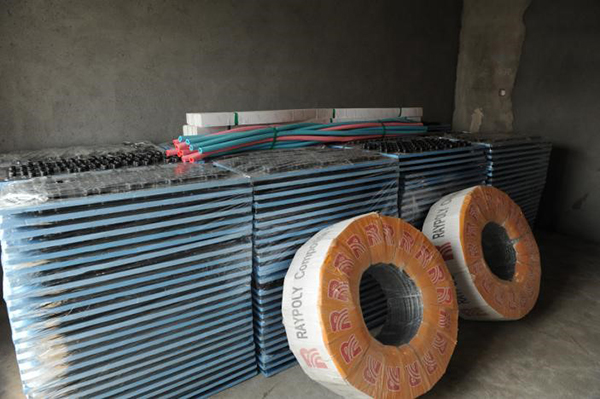

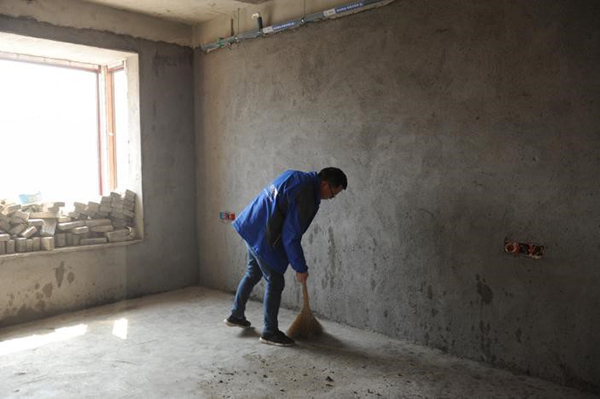

3.入场打扫,材料进场:施工人员统一着工作服,带证上岗,施工前将业主家地面清扫干净,挪出杂物,便于施工操作,誊放物品。保证原始地面平整、干燥、无积灰,所有地面留洞应在在该项工作之前完成。并由工作人员清点好物品,防止物品遗漏或运输中丢失。

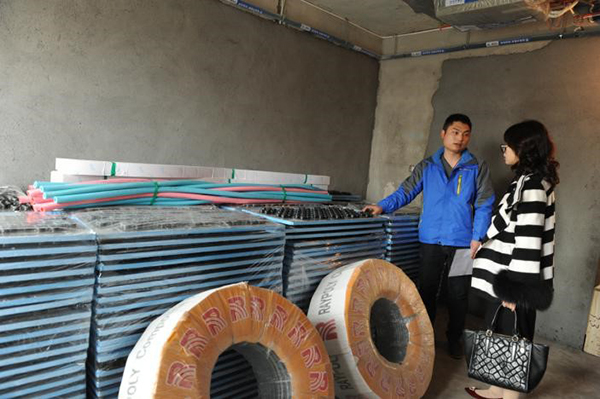

4. 清点交接,进行介绍:材料设备进场及施工,与业主确认产品品牌、型号、材料以及数量,并进行文签字确认。
向客户再次的解释大致的原理和效果,并向业主一一向介绍安装工艺流程。

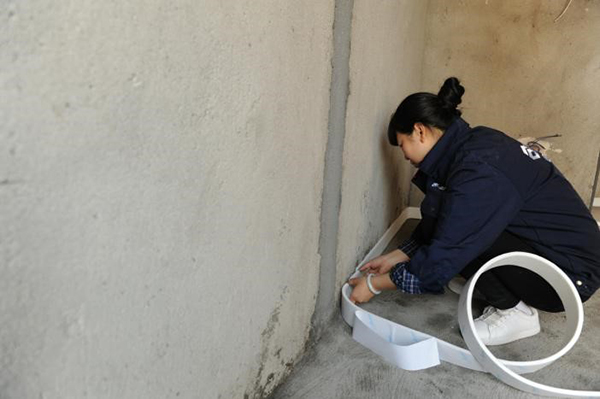

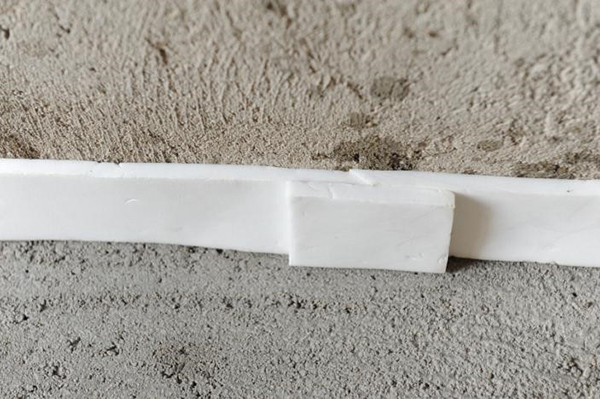

5. 黏贴边界保温条:在与辐射面垂直构件交界处设置保温条,边界保温条要具有优异的粘度,确保不会轻易脱落,在黏贴边界保温条时采取“斜切法”扩大保温条的黏贴接触面积,再添补一块长度不小于5cm的边界保温条以防止水泥热胀冷缩而使得边界保温接口断裂。在黏贴完边界保温条后,应当注意查看是否各处均已贴牢。

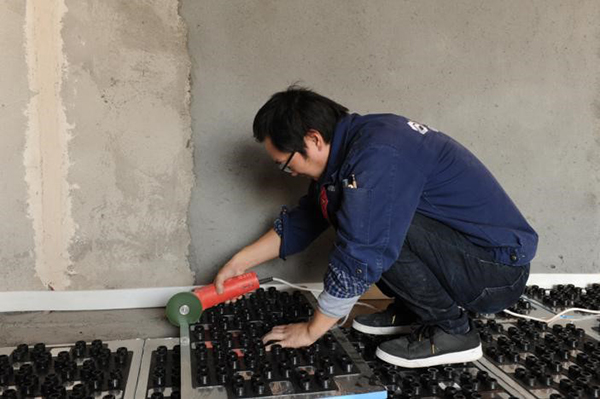

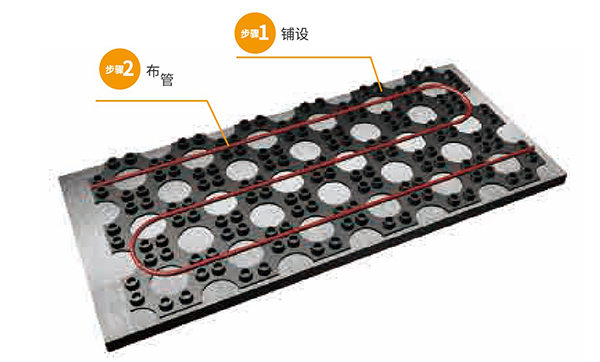

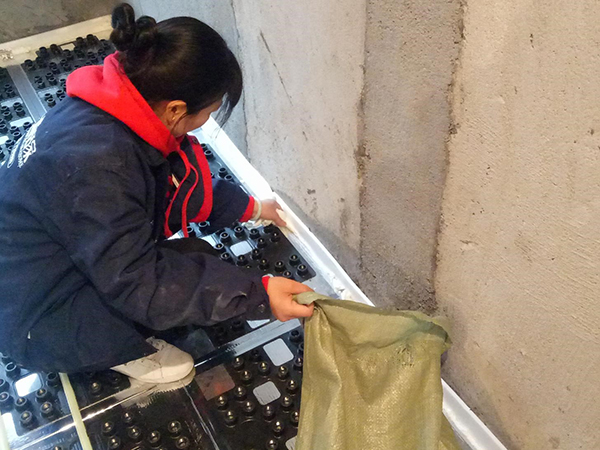

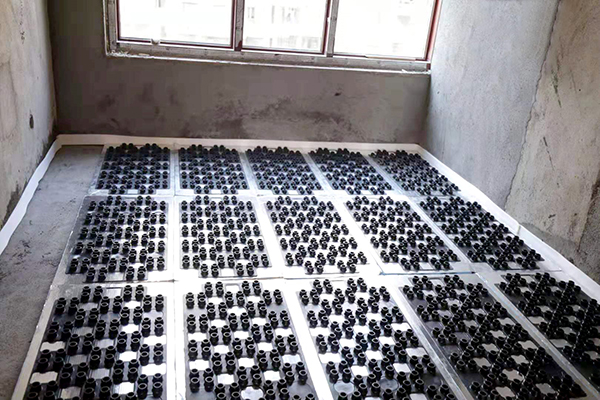

6. 铺设快格蘑菇板:先将蘑菇板按照房型整块摆放拼接,在拼接过程中尤为注意在蘑菇板和边界保温条的连接缝隙的切合度。再将蘑菇板按照所量区域进行切割,对零散小区域进行填补。切割时需注意两点,第一要保证蘑菇板之间的缝隙要小;第二要注意确保与之前的蘑菇板上的蘑菇排列一致。如遇地面插座、电线管、水管等位置,可将蘑菇板切割避让。

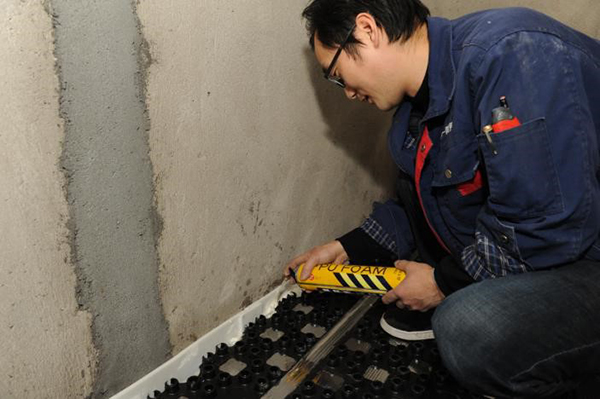

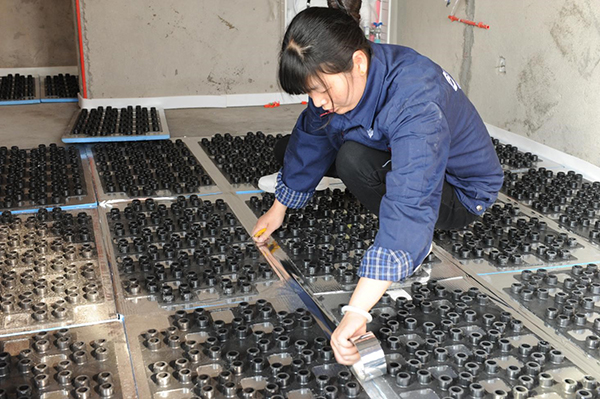

7. 黏贴铝箔胶带,填入泡沫胶:排好蘑菇板后,接缝处应用铝箔胶带粘结平顺,防止热量散失。做完上述步骤后,再将边界保温条和蘑菇板的连接处填入泡沫胶,防止漏风散热。

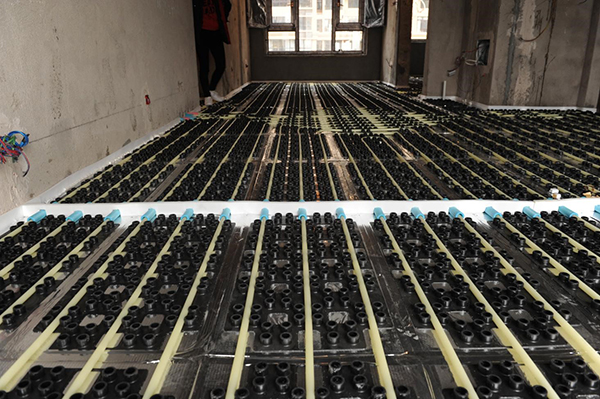

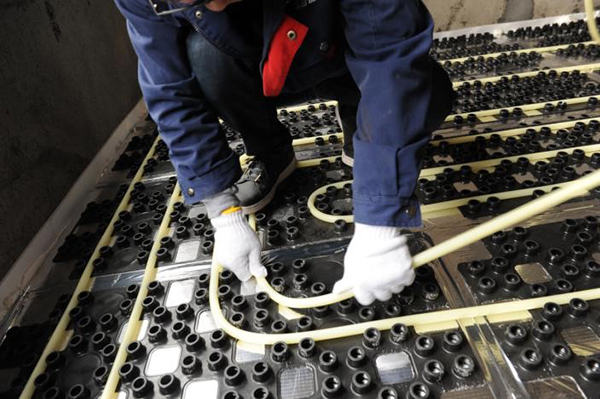

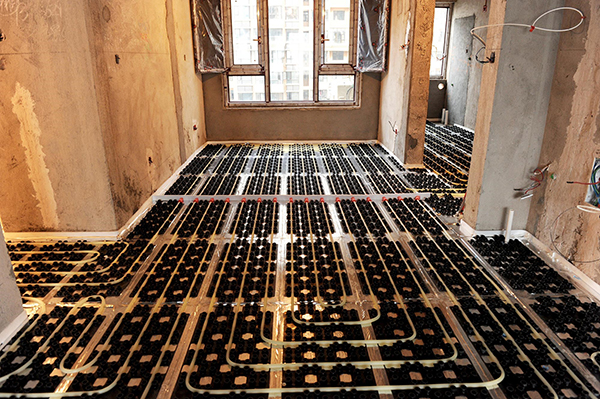

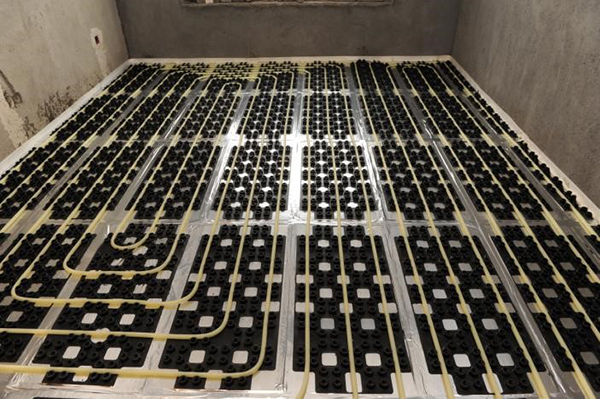

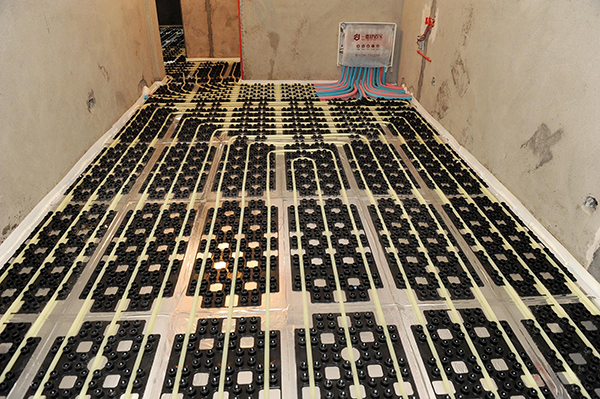

8. 铺设德国乐施雷森PE-XC管道:铺设时要注意管道之间的密度,结合房型是否临窗来确定铺设的地暖管道的密度大小。并且在卡放管道时,要用脚踩管道确保管道稳妥卡入蘑菇板。

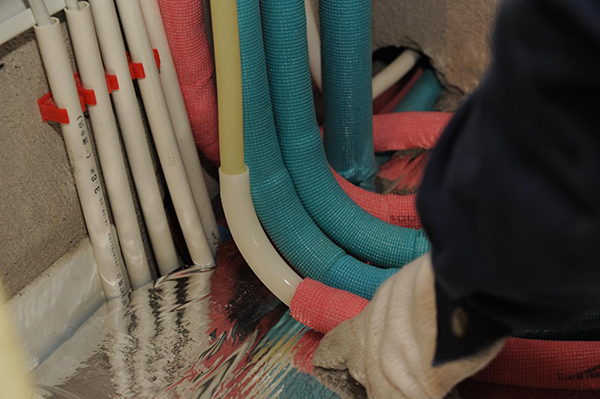

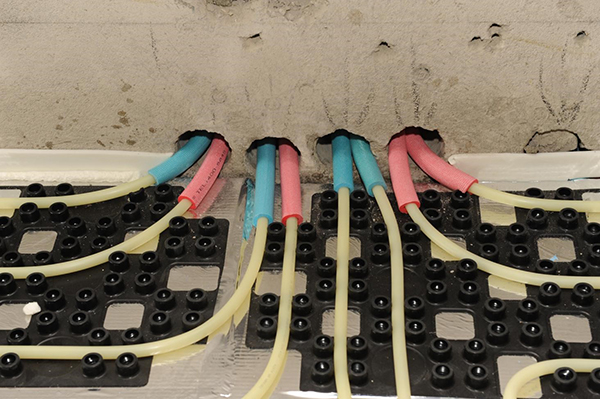

9. 细化线路,汇集管道,:在施工前按和业主协商好且结合科学的实地考察数据分析的区域安装好分集水器,再将分集水器的每条温控区域的电线套上绝缘套线管,再用卡钉卡好,注意排列整齐,防止凌乱。接着将各区域的PE-XC管道穿过事先打好的墙洞,汇集到分集水器所安装的位置。(注意:在穿墙而过的管道上套上保温管,防止墙体吸收掉管道热量,减少热能损耗。)

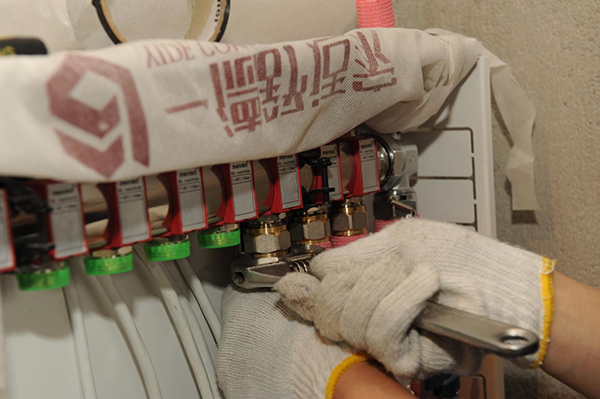

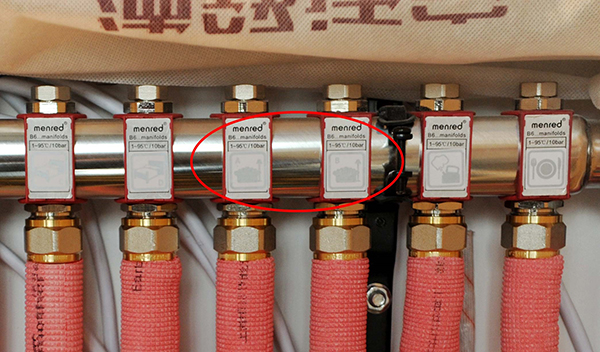

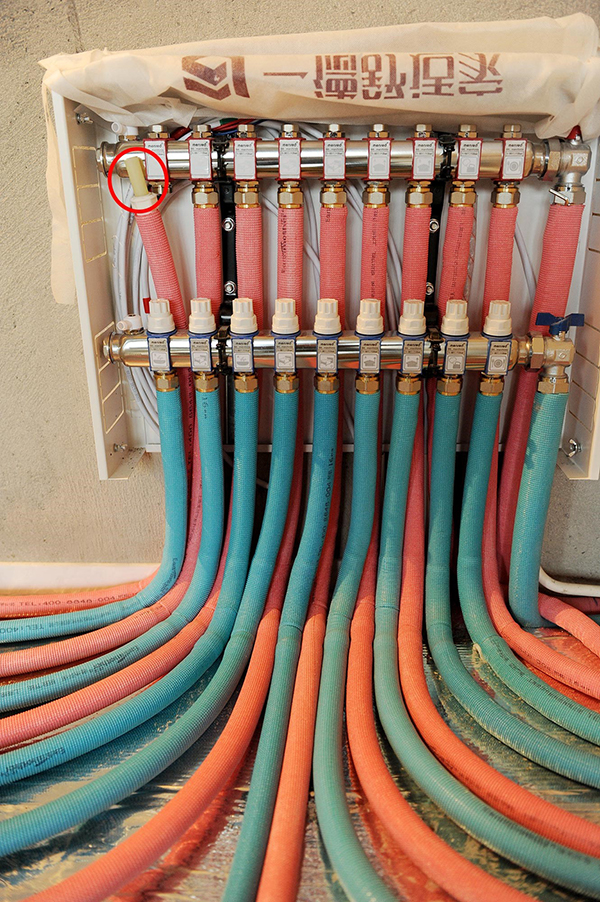

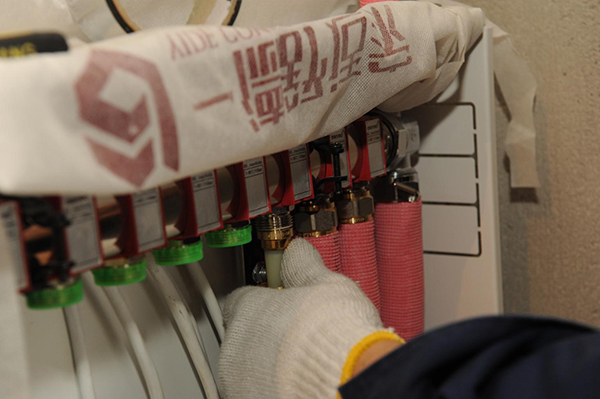

10. 将管道和分水器相连接:将地暖PE-XC管道和分集水器相连分为四小步,先将管道垂直向地面的折弯处,套上弯管器,减少地暖管弯曲部分的损伤;并将地暖管道的主管道和分集水器到地面部分的管道都套上保温管,注意红蓝颜色的区分;再将地暖管连接分集水器的适配器,并用扳手将金属连接处拧紧;最后将来所有管道进行分区标签,更好识别。

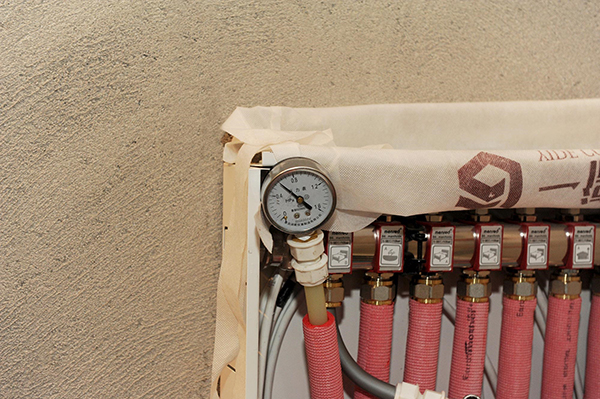

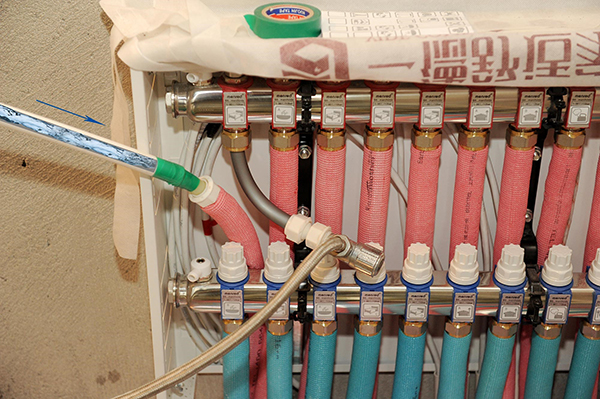

11.管道注水试压:在连接地暖管道与分集水器的适配器时,留一根支管道暂不连接,再向地暖管道里注水,待水注满之后,用打压泵给管道加压到0.6Mpa,用以检测是否有安装问题或漏水的情况。

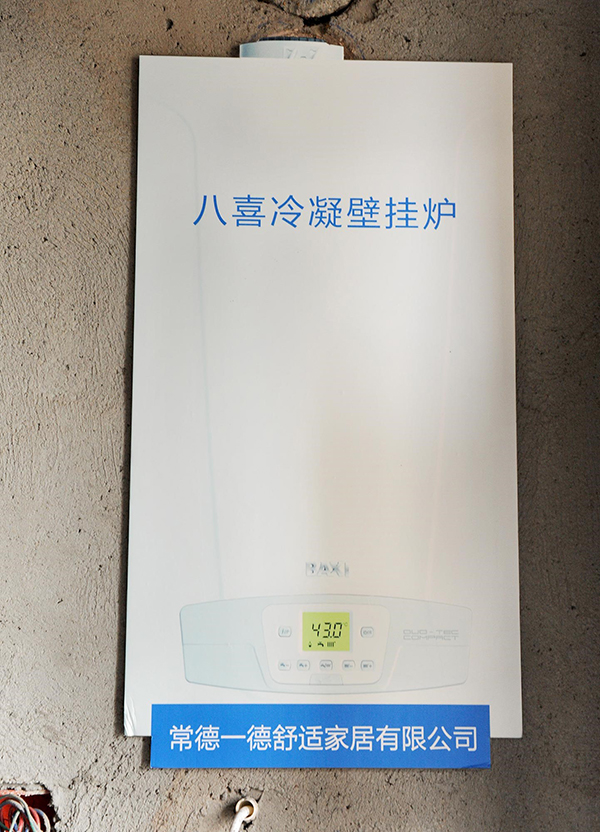

12.燃气壁挂炉标位,添加伸缩带:用和燃气壁挂炉大小相近的广告牌,挂在二期安装壁挂炉所在位置。并在长度大于6m,面积大于30㎡区域的1/2处预埋伸缩带,减少地面装饰层下的水泥因热胀冷缩而影响到装修表层的凸起、凹陷或开裂的机率。(注意:在预埋伸缩带处的管道也要事先套好保温管)

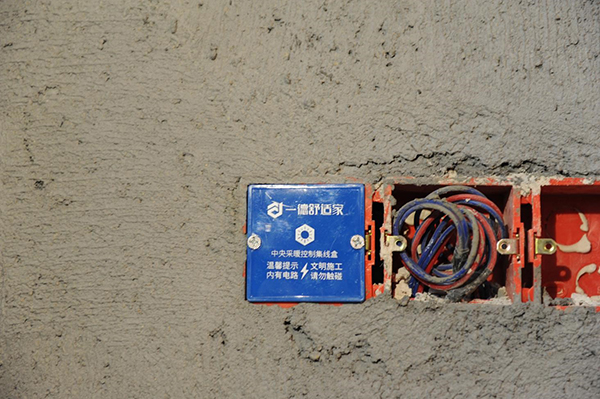

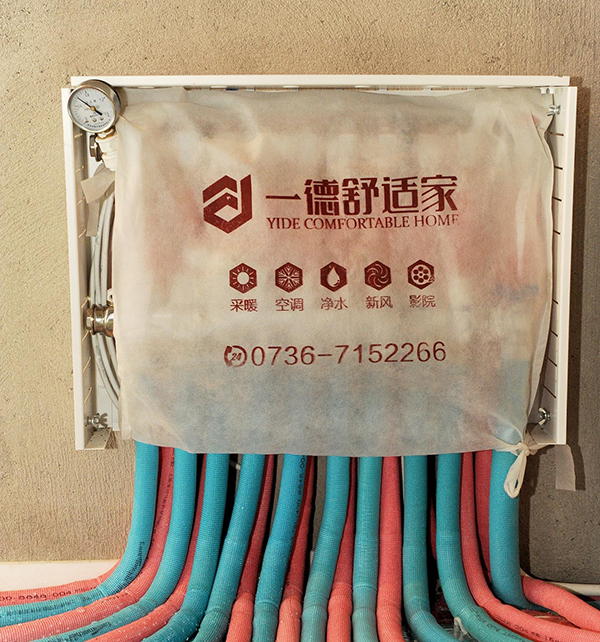

13.家居防护:本次施工为一期,主要保护分集水器的干净整洁,防止落灰或掉有水泥在机盒内,二是保护室内温控器预埋底盒。
14.细节处理,完工:将多余的泡沫胶去掉,清理施工垃圾,带走工具,检查无误后,地暖一期安装完工。
七.本案例施工工艺说明

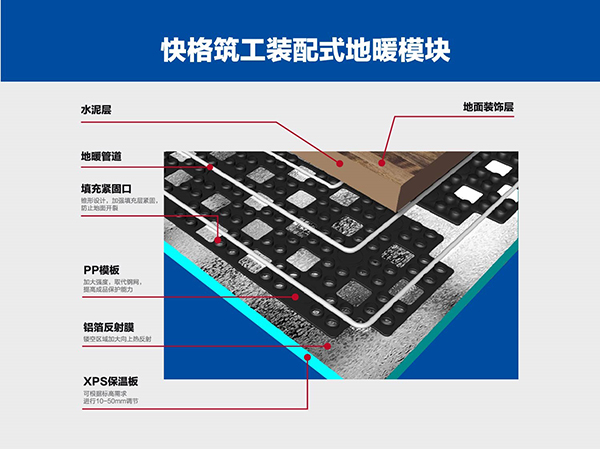

特点一:本次安装使用了快格蘑菇板(常德区第一家),蘑菇板的保温性能更强,相对于传统的保温板来说,蘑菇板减少较多工序,减少因工序复杂而出现的工艺问题。且快格蘑菇板相对于传统安装方式,没有卡钉对反射膜和保温板的破坏。
新旧工艺对比(施工效率提高4-6倍) |
|||
传统湿法 地暖 |
5道工序 日均安装量200平米 |
快格装配式 地暖 |
2道工序 日均安装1000平米 |
保温板裁剪 |
敷设配置式地暖模板 |
||
敷设保温板 |
安装地暖管道 |
||
敷设反射膜 |
|
||
敷设钢丝网 |
|
||
安装地暖管道 |
|

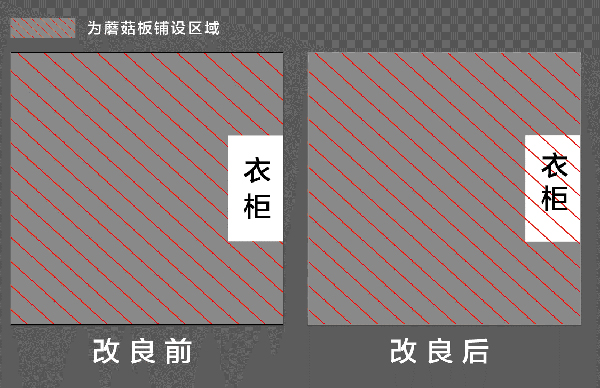

改良前:铺设保温板会避开家具,衣柜下就不会铺设保温板,衣柜下便为水泥。水泥受冷会吸收管道热量,势必造成能源的较大损耗,使得保温的持久性降低。
改良后:按照房型,全面铺设蘑菇板(内有保温板),衣柜下同样也铺设蘑菇板,但不铺设管道。这样极大的提高了保温效果和保温的持久性,减少能源损耗,做到节能环保。
特点三:因地制宜,根据一德舒适家十年来在本地销售和安装经验得出总结和改良,从传统的管道固定的铺设密度转化成区域内固定的管道铺设密度。选择单在窗户边加大管道的铺设密度从以往的15--16.5cm到固定为7.5cm,极大的提高了易散热区域的热能。
工艺改变依据:
1. 依据常德的气候特征,常德地处平原地区,秋雨寒秋,冬季严寒多雨且时间长。
2. 常德位于南方,南方的房子结构不似北方的房屋结构,对外墙的保温效果加强。
3. 南方的供暖习惯为独户,而北方为整栋楼一起供暖,所以南方房屋的热能散失多些
是故综上原因,将管道的铺设密度有所改变,临近窗户一侧均加大地暖管道的铺设密度。
